系统接地形式的字母意义(图文)

【系统接地形式的字母意义】

有关系统接地形式的字母表示法，系统接地形式以拉丁字母作代号，第一个字母表示电源端与地的关系，第二个字母表示电气装置的外露可导电部分与地的关系。

一、系统接地形式的字母意义

系统接地形式以拉丁字母作代号，其意义为：（相关阅读：变电站直流系统接地 ）

1、第一个字母表示电源端与地的关系：

T─电源端有一点直接接地；

I─电源端所有带电部分不接地或有一点通过阻抗接地。

2、第二个字母表示电气装置的外露可导电部分与地的关系：

T─电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N--电气装置的外露可导电部分与电源端接地点有直接电气连接。

短横线（-）后的字母用来表示中性导体与保护导体的组合情况。

S─中性导体和保护导体是分开的；

C─中性导体和保护导体是合一的。

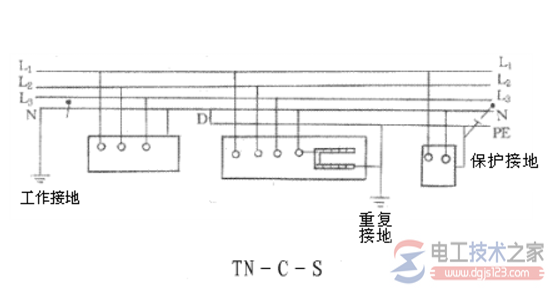

图1，参考图，系统接地形式

二、系统接地方式有几种

系统接地方式包括：

有单点接地、多点接地和混合接地.

单点接地：所以电路的地线接到公共地线点,避免地回路。

多点接地：对频率较高的电路适用,一般用电阻、电感接地。

混合接地：对高频采用电感接地、对低频采用电容接地等。

三、低压配电系统的常见接地型式有那几种？

图2，参考图，低压配电系统的常见接地型式

国际电工委员会（iec）对各接地方式供电系统的规定：

根据iec规定的各种保护接地方式的术语概念，低压配电系统按接地方式的不同称为tt系统、tn系统、it系统。其中tn系统又分为tn-c、tn-s、tn-c-s系统。

下面对各种供电系统做扼要的介绍。

1、tt方式接地供电系统

tt接地方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称tt系统。第一个符号t表示电力系统中性点直接接地；第二个符号t表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在tt系统中负载的所有接地均称为保护接地，如图1-1所示。这种供电系统的特点如下。

（1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。

（2）如果工作零线断线，则保护接零的漏电设备外壳带电。
