TN-C接地系统与TN-S三相五线制系统接线方式

有关TN-C接地系统与TN-S三相五线制系统的使用场景，推荐两种接线方式，针对农村用电的复杂性，TN-C接地系统与TN-S三相五线制系统的接地情况及保护措施，供大家学习参考。

TN-C接地系统与TN-S三相五线制系统接线方式

农网特点面广点多，农网改造是以降低线损，从而降低农村电价，改造具体到居民的进户箱，改造后进户箱将成为居民与电力部门的产权分界点，所以本次改造是对农网体制的重大改革，保证今后电网更加合理、安全、经济，同时也紧密了电力部门和用户的关系，农网改造的方案必须完善可靠。

针对农村用电的复杂性，一般要求：

1）、要求所有用电设备外壳接地；

2）、装设漏电末级保护，以保证广大用户的人身安全；

3）、线路进行多处的重复接地。

推荐两种接线方式：

1、TN－C接地系统

TN－C系统接线如图1所示，具体接地情况如下：

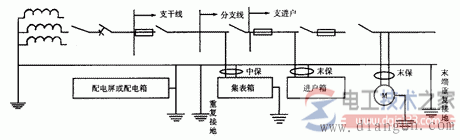

图1　TN-C系统

1)、用电设备依靠漏电末级保护进行保护；

2)、取消漏电总保，增加漏电中保；

3)、保护接地的电阻在符合《低压规程》“12.4.6”的前提下必须足够小；

4)、配电屏、控制屏接地接零，分支箱、计量箱、用电设备接地。
