试验变压器常见故障类型及诊断方法
|

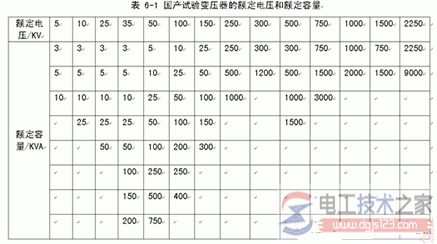

试验变压器故障诊断方法 试验变压器是高压试验中的重要设备，既然是试验变压器，则是用于试验之用，在试验过程中难免会出现故障，那么试验变压器常见故障类型有哪些，分享下试验变压器故障诊断及处理方法，希望对大家有帮助。 原文标题：试验变压器故障诊断及处理方法 试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，交直流高压试验变压器是在试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 试验变压器故障诊断及处理方法： 1、温度异常 试验变压器在负荷和散热条件、环境温度都不变的情况下，较原来同条件时的温度高，并有不断升高的趋势，也是变压器温度异常升高，与超极限温度升高同样是试验变压器故障象征。 引起温度异常升高的原因有： ①试验变压器匝间、层间、股间短路； ②试验变压器铁芯局部短路； ③因漏磁或涡流引起油箱、箱盖等发热； ④长时间过负荷运行，事故过负荷； 运行时发现试验变压器温度异常，应先查明原因后，再采取相应的措施予以排除，把温度降下来，如果是变压器内部故障引起的，应停止运行，进行检修。 2、异常响声 (1)音响较大而嘈杂时，可能是变压器铁芯的问题。例如，夹件或压紧铁芯的螺钉松动时，仪表的指示一般正常，绝缘油的颜色、温度与油位也无大变化，这时应停止变压器的运行，进行检查。 (2)音响中夹有水的沸腾声，发出"咕噜咕噜"的气泡逸出声，可能是绕组有较严重的故障，使其附近的零件严重发热使油气化。分接开关的接触不良而局部点有严重过热或变压器匝间短路，都会发出这种声音。此时，应立即停止变压器运行，进行检修。 (3)音响中夹有爆炸声，既大又不均匀时，可能是变压器的器身绝缘有击穿现象。这时，应将变压器停止运行，进行检修。 (4)音响中夹有放电的"吱吱"声时，可能是变压器器身或套管发生表面局部放电。如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时，应清理套管表面的脏污，再涂上硅油或硅脂等涂料。此时，要停下变压器，检查铁芯接地与各带电部位对地的距离是否符合要求。 (5)音响中夹有连续的、有规律的撞击或摩擦声时，可能是变压器某些部件因铁芯振动而造成机械接触，或者是因为静电放电引起的异常响声，而各种测量表计指示和温度均无反应，这类响声虽然异常，但对运行无大危害，不必立即停止运行，可在计划检修时予以排除。 3、严重漏油 试验变压器运行中渗漏油现象比较普遍，油位在规定的范围内，仍可继续运行或安排计划检修。 但是变压器油渗漏严重，或连续从破损处不断外溢，以致于油位计已见不到油位，此时应立即将变压器停止运行，补漏和加油。 试验变压器油的油面过低，使套管引线和分接开关暴露于空气中，绝缘水平将大大降低，因此易引起击穿放电。引起变压器漏油的原因有：焊缝开裂或密封件失效；运行中受到震动；外力冲撞；油箱锈蚀严重而破损等。 4、套管闪络 试验变压器套管积垢，在大雾或小雨时造成污闪，使变压器高压侧单相接地或相间短路。变压器套管因外力冲撞或机械应力、热应力而破损也是引起闪络的因素。变压器箱盖上落异物，如大风将树枝吹落在箱盖时引起套管放电或相间短路。 以上对变压器的声音、温度、油位、外观及其他现象对配电变压器故障的判断，只能作为现场直观的初步判断。因为，变压器的内部故障不仅是单一方面的直观反映，它涉及诸多因素，有时甚至会出现假象。必要时必须进行变压器特性试验及综合分析，才能准确可靠地找出故障原因，判明事故性质，提出较完备的合理的处理方法。 5、试验变压器常见故障及处理方法 仪器检查及故障原因分析：控制箱内的控制回路升压正常，输入、输出正常；连接导线用万用表欧姆挡测试，也显示正常；因此判断可能是高压试验变压器故障。从原理图可看出，高压试验变压器有三个同芯线圈——原边线圈、高压输出线圈、仪表专用线圈。
工作时，控制箱内电压回路接通后，通过自耦调压器的调节，使高压试验变压器的原边线圈与高压输出线圈的比例关系不变，而其匝数远远小于高压输出线圈，故从仪表上可读取升压值。将试验变压器拆开后检查发现，变压器原边线圈、高压输出线圈均无异常，而仪表专用线圈有明显的过热痕迹，因此判断为仪表专用线圈烧毁。 检查仪表线圈，其所使用导线为0.3mm2。分析烧毁原因，应该是由于线圈芯线的截面积较小，载负荷能力差，致使在仪器升压工作过程中当泄漏电流较大时，将线圈烧毁。仪器两次故障现象相同，均是该原因造成的，由于线径是在设计装配过程中选型决定的，所以在上次返厂修理时，问题没有得到彻底的解决。 唯一办法：更换仪表线圈。仪表线圈与另外两个线圈的排列顺序是——从铁芯向外，依此为仪表线圈、高压输出线圈、原边线圈（即一次线圈）。 更换仪表线圈，在较洁净的房间室内，将铁芯硅钢片一一拆开，然后将原边线圈、高压输出线圈依此取下，用白布分别包好、放好，防止尘土及异物，以备装配；测量好仪表线圈的原绕制成型的数据，然后将已烧毁的仪表线圈取下，选用截面积较大、载负荷能力较高的0.45mm2的漆包线，按原来的仪表线圈匝数及装配外型尺寸重新绕制。绕制完成后浸漆、干燥。开始装配，先将仪表线圈按原样装好，再将高压输出线圈、原边线圈按原来的位置安装好，将700多片硅钢片重新按原型装配。最后对高压试验变压器的变压器油进行了更新。 将修好的仪器进行空载试验、带负荷试验，显示正常；与另外的一套仪器升压试验比较，结果良好，达到了工况要求。 在随后的循环水高压电机、氟里昂高压电机及公司内配电变压器的检修试验中，使用该仪器，显示稳定可靠。 |
