交流发电机三相绕组结构参数图解

有关交流发电机三相绕组结构参数，磁极对数p 6对，定子槽数z 36槽，定子绕组相数3相，每个线圈匝数N 13匝，绕组联结方法Y型联结等。

交流发电机三相绕组结构参数：

磁极对数p 6对；定子槽数z 36槽；定子绕组相数3相；每个线圈匝数N 13匝；绕组联结方法Y型联结。

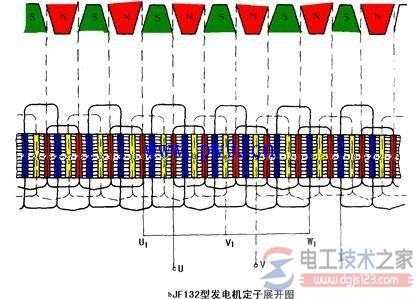

如下图：

附，交流发电机定子绕组结构

从交流发电机的原理图来看，是用一根铜棒切割磁感线产生电流。实际的交流发电机中定子绕组（貌似是铜线）绕的像麻花一样，很乱，看不清是怎么绕的。实际的交流发电机中定子绕组的绕法，可以给简单的示意图，以及为什么这样绕。

交流发电机可分为单相发电机与三相发电机。

结构及工作原理：

发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

交流发电机的分类

1、按总体结构分
