电力变压器原边副边线圈首尾端绕组方法

电力变压器中，有六个线圈，其中与三相电源连接的三个线圈为原边线圈，其首端分别以1U1、1V1、1W1，末端以1U2、1V2、1W2来表示，而与这三个原边线圈相应的另外三个线圈为副边线圈，其首端和末端分别为2U1、2V1、2W1和2U2、2V2、2W2来表示，如下右图。

原边线圈和副边线圈如何连接，对变压器的运行性能有着很大的影响。

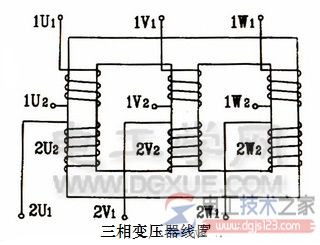

图1，三相变压器线圈绕组

变压器原边、副边线圈的极性：变压器除了能够改变电压外，还能改变原边和副边电压的相位关系。

交流电虽然没有正极、负极之分，单根据变压器原、副线圈中某一瞬时电流方向是否相同，也可以用极性（相对极性）来表示。
