一、干式变压器型号大全
干式变压器型号有哪些，干式变压器产品型号及其字母排列顺序及含义。

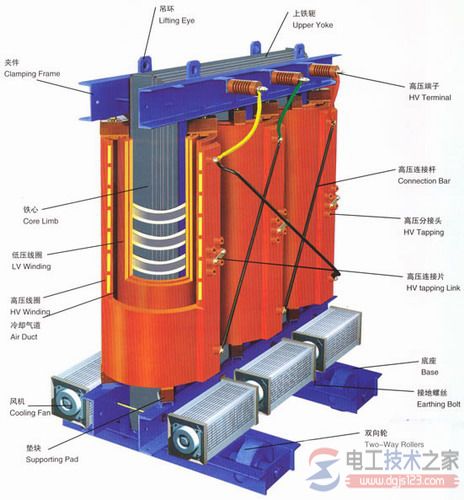

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。
机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
干式变压器产品型号其它的字母排列顺序及涵义：
例如，(ＳＣＢ1０－1０００ＫＶＡ／1０ＫＶ／０．４ＫＶ):
Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压(铜不标)。
1０的意示是设计序号，也叫技术序号。
1０００ＫＶＡ则表示此台变压器的额定容量(1０００千伏安)。
1０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
二、干式变压器型号
干式变压器型号：
①从绝缘介质分：SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂；SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。
②从铁芯材质分：硅钢片铁芯干式变压器SCB、SGB系列；非晶合金铁芯系列干式变压器：SCBH、SGB系列。
③从节能序列分：SCB9 SCB10 SCB11 SCB13 SCBH15 ，SGB9 SGB10 SGB11 SGB13 SGBH15系列等。
干式变压器；例如，(ＳＣＢ1０－1０００ＫＶＡ／1０ＫＶ／０．４ＫＶ):Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压(铜不标)。
1０的意示是设计序号，也叫技术序号。1０００ＫＶＡ则表示此台变压器的额定容量(1０００千伏安)。1０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义：
(1)绕组藕合方式，涵义分：**(不标)；自藕(Ｏ表示)。
(2)相数，涵义分：单相(Ｄ)；三相(Ｓ)。电工：www.gdzrlj.com
(3)绕组外绝缘介质，涵义分；变压器油(不标)；空气(Ｇ)：气体(Ｑ)；成型固体浇注式(Ｃ)：包绕式(ＣＲ)：难燃液体(Ｒ)。
(4)冷却装置种类，涵义分；自然循环冷却装置(不标)：风冷却器(Ｆ)：水冷却器(Ｓ)。
(5)油循环方式，涵义：自然循环(不标)；强迫油循环(Ｐ)。
(6)绕组数，涵义分；双绕组(不标)；三绕组(Ｓ)；双分裂绕组(Ｆ)。
(7)调压方式，涵义分；无励磁调压(不标)：有载调压抑(Ｚ)。
(8)线圈导线材质，涵义分：铜(不标)；铜箔(Ｂ)；铝(Ｌ)铝箔(ＬＢ)。
(9)铁心材质，涵义；电工钢片(不标)；非晶合金(Ｈ)。(1０)特殊用途或特殊结构，涵义分；密封式(Ｍ)；串联用(Ｃ)；起动用(Ｑ)；防雷保护用(Ｂ)；调容用(Ｔ)；高阻抗(Ｋ)地面站牵引用(ＱＹ)；低噪音用(Ｚ)；电缆引出(Ｌ)；隔离用(Ｇ)；电容补偿用(ＲＢ)；油田动力照明用(Ｙ)；厂用变压器(ＣＹ)；全绝缘(Ｊ)；同步电机励磁用(ＬＣ)。
变压器型号
一、电力变压器型号
变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？
D S J L Z SC SG JMB YD BK(C) DDG
D-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注
SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器(C为C型铁芯结构) DDG-单相干式低压大电流变压器
表1：变压器的型号和符号含义
型号中符号排列顺序
含 义
代表符号
内 容
类 别
1(或末数)
线圈耦合方式
自耦降压(或自耦升压)
0
2
相 数
单 相
D
三 相
S
3
冷却方式
油浸自冷
J
干式空气自冷
G
干式浇注绝缘
C
油 浸 风 冷
F
油 浸 水 冷
S
强迫油循环风冷
FP
强迫油循环水冷
SP
4
线 圈 数
双 线 圈
—
三 线 圈
S
5
线圈导线材质
铜
—
铝
L
6
调压方式
无励磁调压
—
有载调压
Z
加强干式
Q
干式防火
H
移 动 式
D
成 套
T
注：电力变压器后面的数字部分：斜线左边表示额定容量(千伏安)；斜线右边表示一次侧额定电压(千伏)。
例1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏
电力变压器的型号表示方法:基本型号 设计序号--额定容量(KVA)/高压侧电压
例2:S7-315/10变压器
即三相(S)铜芯10KV变压器,容量315KVA,设计序号7为节能型.
例3：scr9-500/10，s11-m-100/10
S--三相 C--浇注成型(干式变压器) r缠绕型 9(11)--设计序号 500(100)--容量(KVA) 10--额定电压(KV) m--密闭
型号含义： SCZ(B)9-XXXX/** SC--三相固体成型 (环氧浇注) Z--有载调压 B--低压箔式线圈 9--性能水平代号 XXXX--额定容量(kVA) **--额定高压电压(按额定值填入)
变压器的型号：
变压器绕组数 相数 冷却方式 是否强迫油循环 有载或无载调压 设计序号 “-” 容量 高压侧额定电压组成。
例4：SFPZ9-120000/110
指的是三相(双绕组变压器省略绕组数，如果是三绕则前面还有个S)双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
例5： SCB9-2000/10
SC----三相固体成型(环氧浇注)
B-----低压箔式线圈
9-----性能水平代号
2000--额定容量
10----额定高压电压
例6：SCB9-2000/0.4~0.23 Dyn11
此为干式变压器的型号表示 S是代表三相； C代表环氧树脂浇注绝缘； B配电变压器； 2000是容量KVA ； 0.4-0.23KV低压侧额定线电压、额定相电压； Dyn11 接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度。
二、中频变压器和低频变压器型号
(1)中频变压器的命名方法晶体管收音机 (调幅) 中的中频变压器命名方法由三部分组成:
第一部分:主称，用几个字母组合表示名称、特征、 用途。
第二部分:外形尺寸， 用数字表示。
第三部分:序号，用数字表示。"1"表示第一中放电用中频变压器,"2"表示第二中放电路用中频变压器;"3"表示和三中放电路用中频变压器,型号中的主称所用字母、外形尺寸所用数字的意义,如表1所示.
表1所示中频变压器型号主称用字母与外形尺寸用数字的意义表
主 称
尺 寸
字 母
名称、用途、特征
数 字
外形尺寸/(mm ×mm×mm)
T
中频变压器
1
7×7×12
L
线圈或振荡线圈
2
10×10×14
T
磁性瓷心式
3
12×12×16
F
调幅收音机用
4
20×25×36
S
短 波 段
例如:
TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器，第一个“1”表示外形尺寸为7x7x12，第二个“1”表示序号(1)是第一级中放用中频变压器。
(2)低频变压器的型号命名方法 低频变压器的型号命名法由三部分组成:
第一部分:主称，用字母表示。
第二部分:功率，用数字表示。
第三部分:序号，用数字表示。
表2是低频变压器型号主称所用字母的意义。
主 称 所 用 字 母
意 义
DB
电源变压器
CB
音频输出变压器
RB或TB
音频输入变压器
GB
高压变压器
HB
灯丝变压器
SB或ZB
音频(定阻式)输送变压器
SB或EB
音频(定压式或自耦式)输送变压器
KB
开关变压器
例如:
DB一20一3表示： DB表示主称电源变压器，“20”表示功率2OW，“3”表示序号(3)，即表示20W的电源变压器。
