变压器铁芯截面积的计算公式与问题解答

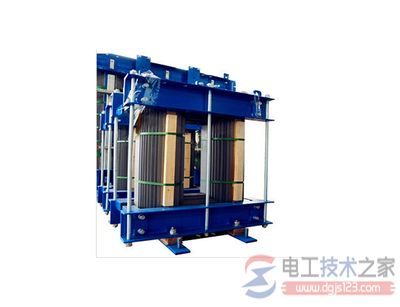

1KVA以内的变压器一般采用EI型铁芯的壳式结构，其铁芯截面积按下式计算。

变压器铁芯截面积S=系数K乘以变压器次级计算功率P2的平方根(cm2)
既S2=K2P2(cm2)
式中:
K为经验系数，其值为
变压器次级计算功率P2为0VA到10VA，经验系数K选1.25到1.15
变压器次级计算功率P2为10VA到50VA，经验系数K选1.15到1.1.12
变压器次级计算功率P2为50VA到500VA，经验系数K选1.12到1.10
变压器次级计算功率P2为500VA以上，经验系数K选1
S=ab(cm2)
式中
a为铁芯宽(cm)
b为铁芯净迭厚(cm)
考虑到硅钢片冲制时切口边沿部分的毛刺和片间的绝缘层，铁芯的实际迭厚b'比b大，既
b'=b/ks(cm)
式中:ks为迭片系数.对厚度为0.35mm和0.5mm的硅钢片，ks可取0.94到0.95，若采用成型框架绕制，ks可相应增大至0.96到0.97
上述ks值是假设硅钢片冲制成型后，其切口边沿毛刺不大于0.035mm(此一毛刺高度常作为验收的最低标准)'且装迭时，毛刺按同一方向排列。冲制质量欠佳，装迭时又不注意毛刺方向者，ks值应取0.9或更小。

二、变压器容量与铁芯的计算方法

问题：
手里有一个变压器铁心，(50HZ的)可是不知道他是多少容量的(想知道它最大能负载多少瓦的电器)我自己量了一下.如图.请教最大能提供多少W的功率?
最大能提供多少W的功率?在这个功率下.初级次级的线直径得多少?(输出双12V)双12V时.初级得多少圈?次级得多少圈?

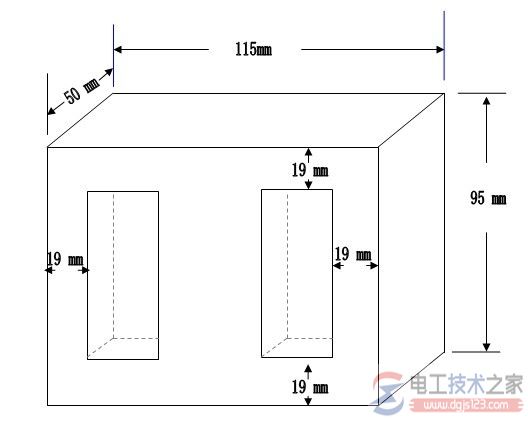

如图：

中间那个铁心长应该是40mm左右，我看过很多变压器，边宽大多都等于2分之一中间柱子。

中间的舌宽尺寸是多少？ 如果是38毫米，那么铁芯截面积是：3.8*5=19平方厘米。
根据变压器计算公式：S=根号P，功率P=S*S=19*19=361瓦。
追问：
没有拆开铜钱。无法测量，上面的这些参数不能算出吗？要不我明天去拆开量一下。反正都要拆开的。

追答：
可以按照我的推论估算：把19*19=361瓦再除以1.5的系数，这个铁芯可以作为200瓦的变压器来用。
每伏匝数T=45/S=45/19=2.37
初级匝数：220*2.37=521圈，用0.35漆包线。
次级匝数：12*2.37 12*2.37，用1.0毫米漆包线。
