绝缘配合的基本概念及方法

有关绝缘配合的基本概念及基本方法，架空输电线路绝缘水平的确定，电力系统中用以确定输电线路和电工设备绝缘水平的原则、方法和规定等。

绝缘配合的基本概念及方法

一、绝缘配合的基本概念(原则)

电力系统--限制过电压、提高绝缘水平。

电压等级提高—设备绝缘比重加大---提高困难、经济不可取。

绝缘配合：

电力系统中用以确定输电线路和电工设备绝缘水平的原则、方法和规定。

研究绝缘配合的目的：

综合考虑电工设施可能承受的作用电压，过压防护装置的效用，以及设备的绝缘材料和绝缘结构对各种作用电压的耐受特性等因素，并且考虑经济上的合理性以确定输电线路和电工设备的绝缘水平。

二、绝缘配合的基本方法

1、惯用法

2、统计法

3、简化统计法

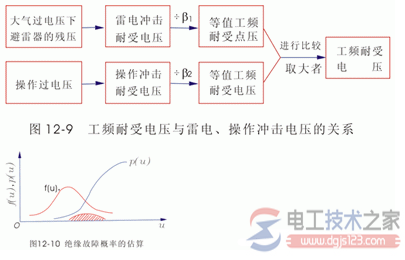

图示：

三、架空输电线路绝缘水平的确定

确定绝缘子片数和绝缘空气间隙—自恢复性绝缘

绝缘子片数选择要求：

1、工作电压下不发生雾闪（污闪）

2、操作过电压下不发生雨闪

3、具有一定冲击耐受强度

4、具有一定耐雷水平

空气间隙确定原则：

考虑导线受风吹摇摆而使绝缘子串发生风偏的情。
