环形变压器的工作原理及优点

在众多的变压器类型中，环形变压器是一种应用广泛的变压器，这里介绍下环形变压器的工作原理，帮助大家了解下这类变压器是怎么工作的，一起来学习下。

环形变压器的工作原理，与变压器的工作原理，在本质上是一样的。

环形变压器的铁心是用的优质冷轧硅钢片（片厚一般为0.35mm以下），无缝地卷制而成，使得铁心的性能优于传统的叠片式铁心。

环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小25%。

环形变压器的原理与变压器的原理相同，均是运用电-磁和磁-电变换基本原理工作的。

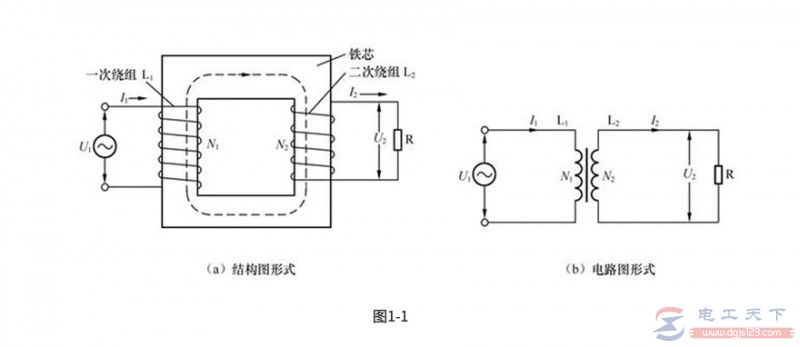

如下图为变压器的原理：

当交流电流U1送至变压器的一回绕阻L1两边时(其线圈匝数为N1)，交流电压I1穿过L1，L1立刻造成电磁场，电磁场的磁感线顺着是否需要磁性优良的变压器铁芯藕合到再次绕阻L2(其线圈匝数为N2)，L2上立刻造成感应电动势，这时L2等于1个开关电源。

因为L2与负荷R组合成闭合电路，L2总有交流电压I2輸出并穿过负荷R，R两边的工作电压为U2。
