根据图纸《配电箱系统图》中标注

NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70 1*35-SC80 FC 58.8W AP3配电箱：
NPX160是断电器的型号
3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆
4*70 1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管(俗称黑铁管)。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：
C65N为断电器型号
C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电线
3*2.5：3根线芯截面面积2.5mm2的
SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。

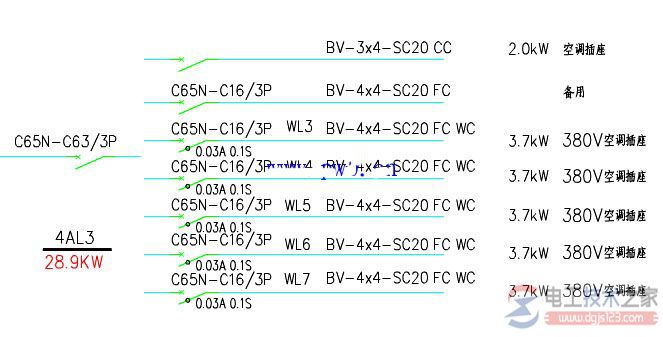

C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：
回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。

各种敷设方式：
AB-沿或跨梁(屋架)敷设
BC-暗敷设在梁内
AC-沿或跨柱敷设
CLC-暗敷设在柱内
WS-沿墙面敷设 电工：www.gdzrlj.com
WC-暗敷设在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设
FC-地板或地面下敷设
SC-穿焊接钢管敷设
MT-穿电线管敷设
PC-穿硬塑料管敷设
FPC-穿阻燃半硬聚氯乙烯管敷设
CT-电缆桥架敷设
MR-金属线槽敷设
M-用钢索敷设
KPC-穿聚氯乙烯塑料波纹电线管敷设
CP-穿金属软管敷设
DB-直接埋设
TC-电缆沟敷设
CE-混凝土排管敷设。
脱扣方式：
MA-磁脱扣
TM-热磁脱扣
MIC-电子脱扣
分断能力分5个等级：
F:36KA
N:50KA
H:70KA
S:100KA
L:150KA
