家用配电箱怎么合理搭配，三张解决方案看一看

家用配电箱需要的开关有空气开关和漏电保护器，这两种开关的作用是不同的，空气开关起到过载、短路的保护，漏电保护器（漏保）起到过载、短路、漏电保护功能。虽然漏保包含有空气开关的作用，但其体积大，成本比较高，所以家用配电箱一般空气开关和漏保搭配使用。

家用配电箱怎么搭配合理

空气开关简称空开，家用的空开有1P、1P N和2P几种，1P空开常用于控制火线的通断，需要搭配零线排使用。1P N同时控制火线零线的通断，但只有火线有热脱扣功能，2P空开同时控制火线零线的通断，都具有热脱扣功能。

家用漏保有1P N和2P之分，1P（单P） N漏保：开关只控制火线的通断，零线不受控制，所以接线时N标注的位置必须接零线，接反则会有安全隐患，有个别品牌的1P漏保开关可以控制零线通断，但不常见。2P（双P）漏保：开关控制火线和零线的通断。

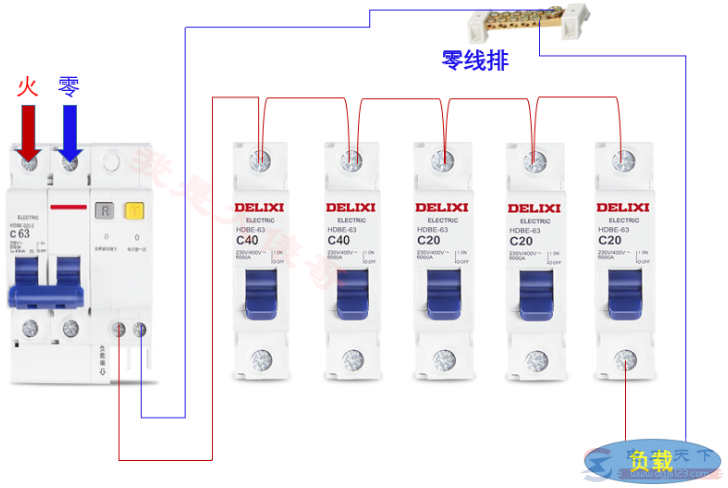

图1：配电箱

方案1：总开关用漏电保护器，支路全部用1P的小空开，这种搭配方式很常见，所需空间小，成本低，但弊端很明显。当支路有漏电故障时，总开关跳闸，所有支路都断电，检修比较麻烦。支路有短路、过载故障时，支路开关跳闸，检修时要拆掉零线排上的零线，很麻烦。

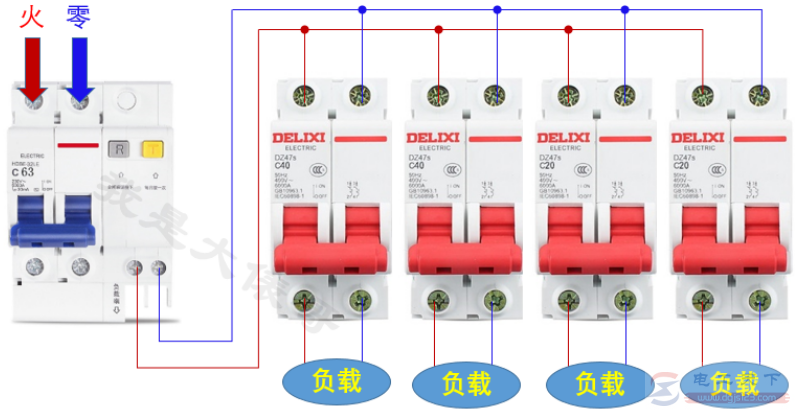

图2：配电箱

方案2：总开关用漏保，支路全部用2P的空开，这种搭配比第一种所需空间大，成本高一点，省掉了零线排。漏电故障时也是跳总开关，检修比较麻烦，但支路过载、短路故障时，只跳支路空开，单独检修即可。

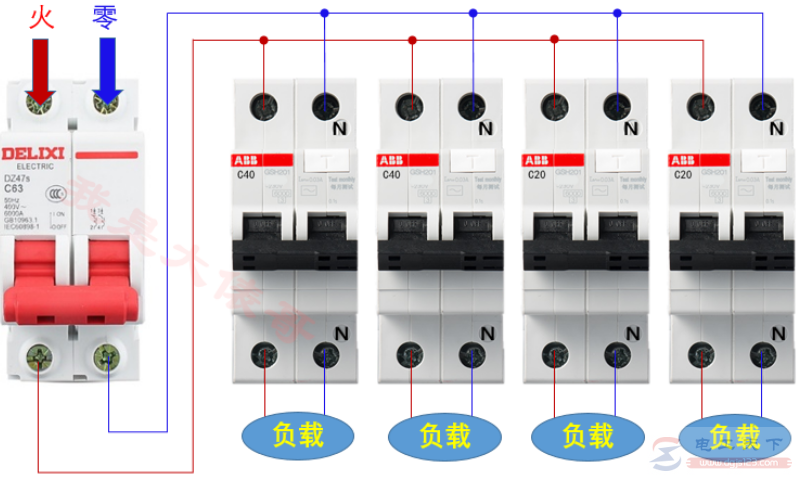

图3：配电箱

方案3：总开关用空开，支路全部用漏保，照明支路可以用空开。这种搭配很合理，但成本稍高，占用空间大。支路有过载、短路、漏电等故障时，只跳支路的开关，检修时不影响其他支路的使用，非常值得推荐。
