什么是分流器，分流器的作用是什么
|
什么是分流器，分流器的作用是什么 有关分流器的知识，分流器的作用是什么，分流器是测量直流电流用的， 分流器是测量直流电流用的，根据直流电流通过电阻时在电阻两端产生电压的原理制成。 1、选用分流器的方法 （1）按所用电流表（或电流电压两用表）表盘上所标出的mV数选择分流器的额定压降规格（一般常用的是75mV或45mV）。若所用电流表无此值，则用下式计算表的电压量限，然后再选择分流器的额定压降规格。 （2）按欲扩大的电流量程选择分流器的额定电流规格。 （3）将选定的分流器两个电流端分别与电源和负载相连接，电位端接电流表，应注意电流表的端子极性要接对，则电流表的量程就扩大到了分流器上标定的电流值。

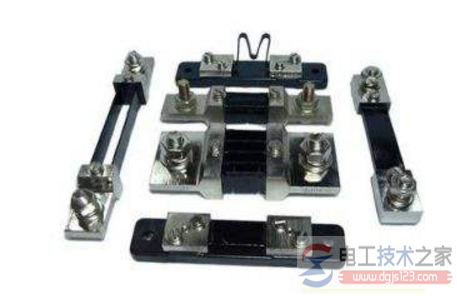

2、使用分流器后电流表倍数的计算方法 对于电机试验测量，往往一块电流表要配置多个分流器，以解决在较大测量范围都能保证要求的测量准确度问题。 此时要求所用的所有分流器的额定电压降都与所配电流表一致，例如75mV。 这样，分流器选定后，电流表的满量程就是所选分流器的额定电流值，电流表的倍数（即其表盘刻度每格电流数）即为分流器的额定电流除于表盘刻度总格数。 用于直流电流测量的分流器有插槽式和非插槽式。 分流器有锰镍铜合金电阻棒和铜带，并镀有镍层。其额定压降是60mV，但也可被用作75、100、120、150及300 mV。 插槽式分流器额定电流有以下几种：5 A， 10 A， 15 A， 20 A 和25 A 非插槽式分流器的额定电流从30 A 到15 kA 标准间隔均有。
3、分流器的原理 分流器实际就是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示。 直流电流表实际是电压表，满度值75mV； 直流电流表和分流器是配套使用的； 比如：100A电流表配套的分流器阻值为0.00075欧 即100A*0.00075欧=75mV； 50A电流表配套的分流器阻值为0.0015欧； 50A*0.0015欧=75mV。 分流器是测量直流电流用的； 分流器实际就是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示； 分流器是根据直流电流通过电阻时在电阻两端产生电压的原理制成。 分流器广泛用于扩大仪表测量电流范围，有固定式定值分流器和精密合金电阻器，均可用于通讯系统、电子整机、自动化控制的电源等回路作限流，均流取样检测。 |
