无线充电效率测试方法总结，完整实验步骤及测试数据分析

有关无线充电效率的测试实验，介绍了无线充电效率测试的实验目的，以及所用到的测试工具，具体的实验步骤，以及对本次无线充电效率测试数据的分析与总结等，供大家参考。

无线充电效率测试方法

一、实验目的

1、测试无线充电线圈效率，尤其是线圈加载了超薄磁片后的充电效率。

2、不断减薄磁片的厚度，并在磁片后面加载金属片，若能保障70%的充电效率，则线圈充电能量耗散部分不至于过度发热，反之，充电效率低于70%，则耗散的能量会导致线圈发热。

3、建立一套精确的无线充电效率测试方法，用于实现微航“超薄柔性磁性天线 组件”批量制造之质量保障。

二、测试工具

本实验用到的测试工具主要有效率测试仪、无线充电发射器、无线充电接收模组、超薄柔性磁性天线组件。

三、实验步骤

1、校准仪器，设置频率范围100K~250KHz；

2、把发射机和接收机垂直方向重合，测得发射线圈端电压U1，电流I1；

3、测量接受线圈端电压U2，电流I2；

4、计算效率：h= U2 I2 / U1 I1

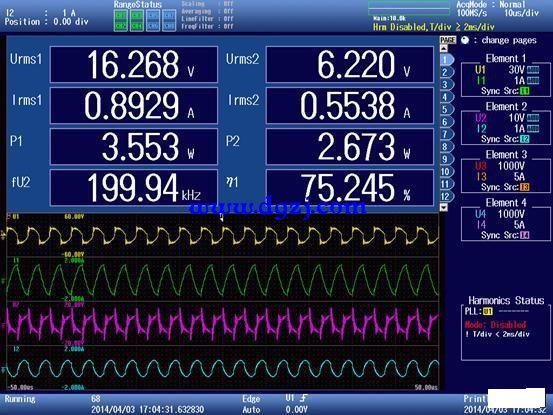

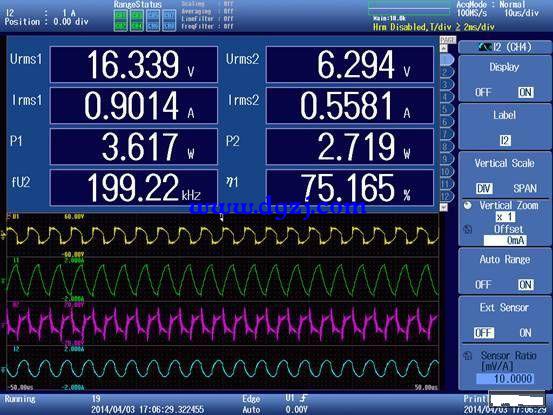

四、 测试数据

五、数据分析

在加载了钢片作为支撑情况下，内埋在手机后盖壳体中的无线充电组件，其效率到达了75%，达到了某手机行业领头雁的设计要求，批量制造的“超薄无线充电磁性天线组件”有了精确的质检标准。
