一文看懂车载逆变器电路图，DC-AC逆变器及DC-DC转换器的电路图

有关车载逆变器电路图的相关知识，介绍了常见车载逆变器电路及工作原理，给手机充电的各种DC-AC逆变器，行车记录仪及直接将12V转换为5V的DC-DC转换器，一起来了解下。

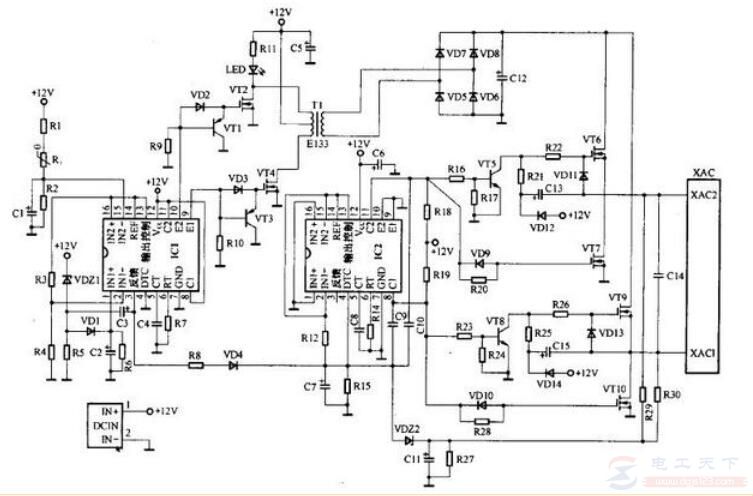

该车载逆变器的输出功率为70W-150W，在逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

车载逆变器指标：

输入电压：DC 10V～14.5V;

输出电压：AC 200V～220V±10%;

输出频率：50Hz±5%;

输出功率：70W～150W;

转换效率：大于85%;

逆变工作频率：30kHz～50kHz。

为了方便给手机充电的各种DC-AC逆变器，行车记录仪以及直接将12V转换为5V的DC-DC转换器。早期的车辆是将这些电器插在点烟器插口上使用，新型车辆在生产时就将DC-DC转换器安装在车内部，外面只留出一个或两个USB接口，使用时只需要插上手机的充电线即可使用。

但是，DC-AC逆变器在工作时电流比较大，至今尚未看到车上直接有输出AC 220V的接口。

一般在使用逆变器时都是插在点烟器插口上，使用结束后直接拔掉或熄火后，控制系统会自动终断12V供电电源。

汽车点烟器获取的电压是12的直流电压，一般的12V低压电器可直接使用。但有些CD、MP3、MP4等却需要不同的电源电压，如3V、6V等，可以用简单转换器解决此问题。

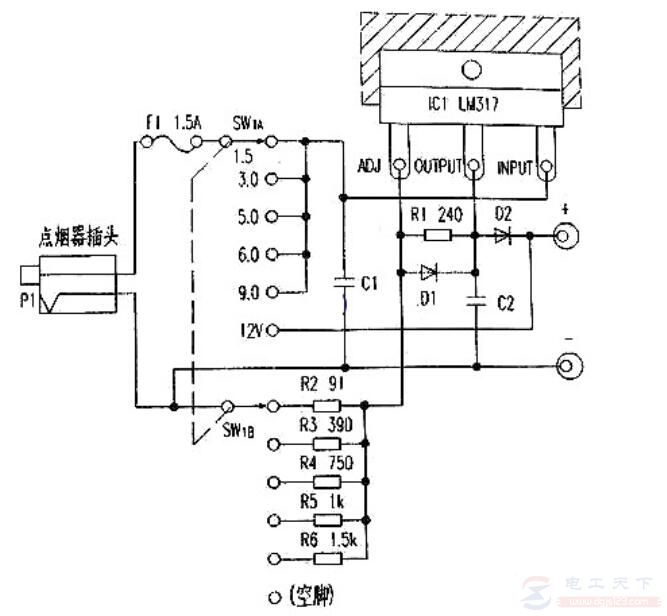

上图为车载逆变器的电路图，12V电源从车载点烟器插孔取出，经二刀六位波段开关之一SW1A送入可调三端稳压器LM317的输入脚，LM317的调整脚（ADJ）经SW1B接入不同阻值的电阻到电源负端。当SW1在不同档位时，就可在输出端获得1.5V、3.0V、5.0V、6.0V、9.0V、12V几种电压，供相应的低压电器使用。LM317应安装在铝散热器（100×100×25mm）上，主要是因为在1.5V档时发热量较大。整个电路装入适当的小盒中，面板上只设波段开关即可。
