电气控制柜导线配线规格及组合导线工艺

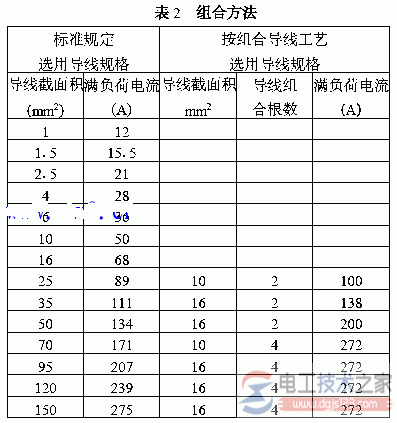

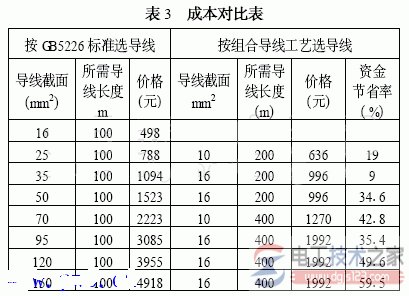

有关电气控制柜导线配线规格及组合导线工艺，载流导线中的电流密度分布规律，电流的趋肤效应降低导线的有效使用率，25 mm2规格以上的导线根据表2 由10 mm2或16 mm2规格的导线组合。

根据电磁学分析，载流导线中的电流密度分布规律为：

式中：Jo导体表面( x = 0) 处的电流密度;σ：电导率;μ：磁导率;x ：导体内部距表面的深度。

从上式可知，载流导体的电流密度的大小随导体内部距表面的深度x 值的增加而按指数规律衰减。

换言之，当电流流过导线时，载流子将趋于导线的表面，载流子趋于导体表面的这一现象称为“趋肤效应”。

根据这一理论，通电导体中能有效传导电流的只是导体的表层，而在导体的内部形成了一个载流子几乎为零的“真空”带。

在通电导线中，由于电流的“趋肤效应”而降低了导线的有效使用率。

因此，国家标准局颁布的《机床电气设备通用技术条件》(GB5226 - 85) 中有关机床电气设备所用导线的额定载流容量等级就反映了这一现象。

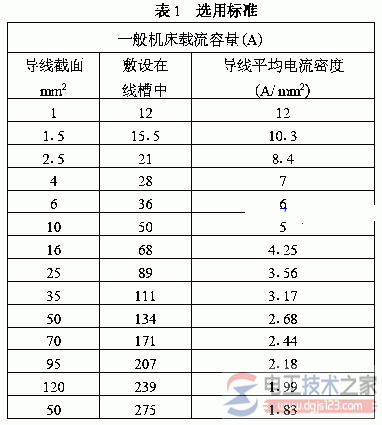

如该标准A1-3 条规定有关敷设在线槽中的铜导线电流满负荷载流容量时的选用标准为表1 所示。 来自：电工天下

从表1 中平均电流密度一栏可见，随着负载电流值增大，所选用的导线载面积也随着增大，而导线的平均电流密度值却减小了，因而降低了导线的有效使用率。
