三相线线制规则与线序颜色分类

有关三相线线制的小知识，以及三相线线制的线序颜色分类，一起来学习下。低压配电网的输电线路中，一般采用三相四线制，一定要使用标准/规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

一、三相线线制规则

在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条称为火线，另一条称为零线。

零线正常情况下，通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；

在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

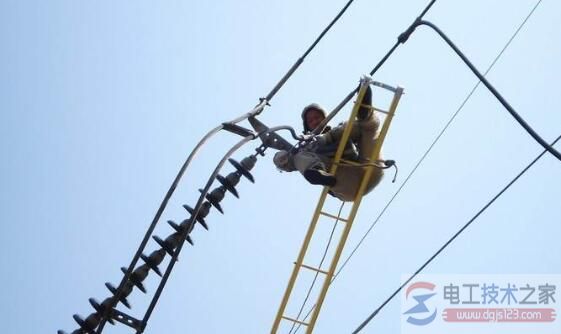

(网络配图：输电线路)

三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。

PE线在供电变压器侧和N线接到一起，但进入用户侧后约不能当作零线使用，否则，发生混乱后就与三相四线制无异了。

不过这种接线方法，易发生触电事故。现在民用住宅供电已经规定要使用三相五线制，如果不是的话，则要求整改。

不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。

注意，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

二、三相线线制线序颜色

在三相线线制中，一定要使用标准/规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

有关线序颜色的其它说法：

A黄。B绿。C红。N淡蓝,且N线细

国内ABC分别为黄绿红。台湾的为红白蓝。日本的为红黄青

现在也经常使用 :A黄。B绿。C红。N黑。PE为黄绿线

也会接成这样：A黄。B蓝。C红。N黑。PE为黄绿线。即没有用绿线，是用的蓝线代替绿线。

以上介绍了三相线线制规则与线序颜色分类的知识，希望对大家有所帮助。
