12V电源的功率逆变器电路（附电源逆变器电路零件清单）

有关电源逆变器的电路问题，功率逆变器将DC功率或直流电转换为标准AC功率或交流电，在下图中显示了12V电源逆变器电路图，感兴趣的朋友可以看一看。

12V电源的功率逆变器的电路原理图

如下图：

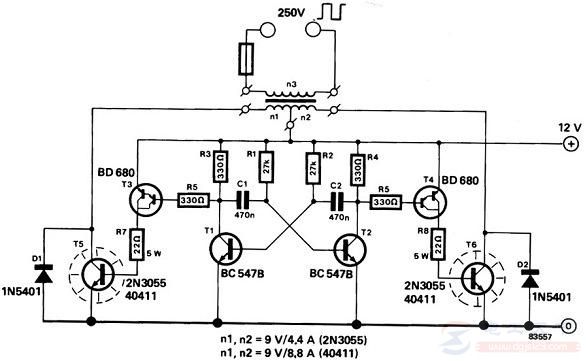

图1：12V电源的功率逆变器电路

电源逆变器电路零件清单：

R1 ___ 27 KOhm

R2 ___ 27 KOhm

R3 ___ 330 Ohm

R4 ___ 330 Ohm

R5 ___ 330 Ohm

R7 ___ 22 Ohm

R8 ___ 22 Ohm

D1 ___ 1N5401

D2 ___ 1N5401

C1 ___ 470 nF

C2 ___ 470 nF

T1 ___ BC547B

T2 ___ BC547B

T3 ___ BD680

T4 ___ BD680

T5 ___ 2N3055

T6 ___ 2N3055
