开关电源EMI滤波器电路的典型电路图

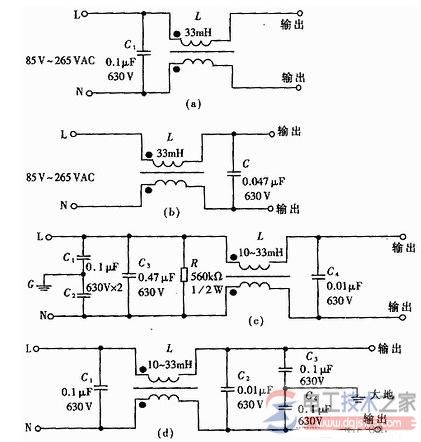

开关电源为减小体积、降低成本，单片开关电源一般采用简易式单级EMI滤波器，典型电路图1。

图(a)与图(b)中的电容器C能滤除串模干扰，区别仅是图(a)将C接在输入端，图(b)则接到输出端。图(c)、(d)所示电路较复杂，抑制干扰的效果更佳。图(c)中的L、C1和C2用来滤除共模干扰，C3和C4滤除串模干扰。R为泄放电阻，可将C3上积累的电荷泄放掉，避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电，保证使用的安全性。图(d)则是把共模干扰滤波电容C3和C4接在输出端。
