EMC一般特性与滤波器的原理

电气设备在其电磁环境中，必须能正常运行并不对其环境中的任何设备产生无法忍受的电磁骚扰。这种能力被称作电磁兼容性。

将电磁干扰分为传导干扰和辐射干扰。

传导干扰包括对称和不对称干扰（也称作差模干扰和共模干扰）。对称干扰在相线和中线之间流动，而不对称干扰在相线、中线对地线之间流动。造成这些干扰的原因包括网络交换机、变频器、处理器、电子产品或电气设备中的切换操作、电动机控制等。采用X电容可降低对称干扰。就降低不对称干扰而言，电流补偿扼流圈用于低干扰频率，Y电容用于高干扰频率。

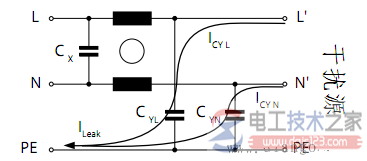

图1：不对称干扰的泄漏

这些Y电容连接于相线/中线和地线之间，并将不对称干扰从相线/中线传导至地线，从而产生漏电流（参见图1）。电容越大，衰减效果越好，漏电流也就相应地越高。

1、可保证设备安全运行的限流值
