电压并联负反馈放大电路的图文教程

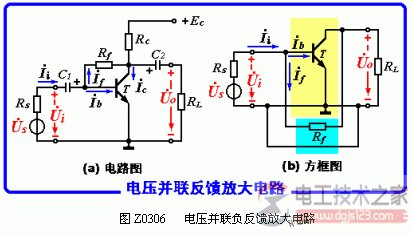

图Z0306（a）为电压并联负反馈放大电路，图（b）是它的交流等效电路方框图。

由图（b）可见，基本放大电路与反馈网络在输出、输入端都是并联的，故为电压并联反馈；又因Ui为 时，UO为 ，流过Rf的电流如图中箭头方向所示，其结果使Ib＝Ii -I f减小，故为负反馈。

当某种因素（如β或RL变化）引起输出电压变化时，通过反馈将产生如下自动调节过程：
RL ↑→UO↑→I f↑→ Ib↓→ UO↓
