原文标题：电力管道电缆敷设原则及电缆敷设问题解答 管道施工的17个避让原则 1、小管让大管：小管绕弯容易，且造价低。 2、分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。 3、有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大。 4、给水管让排水管：除了上述第3条原因外，通常排水管管径大，且水中杂质多。 5、常温管让高（低）温管（冷水管让热水管、非保温管让保温管）：高于常温要考虑排气；低于常温要考虑防结露保温。 6、低压管让高压管：高压管造价高，且强度要求也高。 7、气体管让水管：水流动的动力消耗大。 8、金属管让非金属管：金属管易弯曲、切割和连接。 9、一般管道让通风管：通风管道体积大，绕弯困难。 10、阀件小的让阀件多的：考虑安装、操作、维护等因素。【电力管道电缆敷设原则_直埋电缆敷设注意事项】 11、施工简单的避让施工难度大的：这是从避免增加安装难度方面考虑的。 12、工程量小的让工程量大的：这是从避免增加安装工程量方面考虑的。 13、技术要求低的管线让技术要求高的管线：这是从避免增加技术要求难度方面考虑的。 14、检修次数少的方便的让检修次数多的和不方便的：这是从后期维护方面考虑的。 15、非主要管线避让主要管线：这是从功能重要程度方面考虑的。 16、临时管线避让永久管线：这是从管线使用寿命方面考虑的。17新建管线避让已建成的管线：这是从减少造价、工程量和施工难度等方面考虑的。 一、直埋敷设要注意什么？在什么情况下采用？ 直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。 1.如果不会受到大的冲击，直接敷设是可以的。 2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。 3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。 二、直埋电缆接地，如何找故障点？ 用巡线电缆测试仪。 三、直埋电缆需要做电缆井吗？ 电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。 四、工地临时电缆如何敷设？ 严禁直接贴地面敷设。此低压电缆采用直埋敷设。 五、穿管要注意什么？在什么情况下采用？ 电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。 1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。 2. 电缆数量较少，线径较小的情况下，可以采用电缆手井。 3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。电缆井可以按照图集做法去做。除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。 4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。单芯电缆穿金属管时要注意涡流的影响。

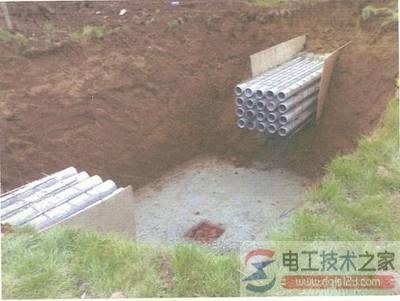

六、排管要注意什么？在什么情况下采用？ 排管敷设主要用于线路较多，路由比较集中的区域，相对来说，放管比较方便，且更节省材料。 七、室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？ 每管宜只穿1根电缆。除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。
八、排管敷设深度不够，怎么办？ 如在没有车辆通行的区域，埋深不小于0.5m（电缆规范要求0.5m，民规要求是0.7m，这里以电缆规范为准）。如果有较多车辆通行，则可以在排管上加保护板。或者改用厚壁钢管敷设或采用电缆沟。 如果地下室顶板只有70~80公分的覆土，井深要做到1.3m是要顶板降板的，不过这个意义不大，因为电缆井的排水问题很难解决，也很少有人重视。
九、强电排管与弱电管，敷设问题？ 尽量不要排在一起，做小市政的时候尽量将强弱电管设置在道路的两侧。如果偶尔有交叉等，建议按照规范间距要求实施。 可以参考一下图集，比如地下通信线缆敷设05X101-2等。 十、室外电缆混凝土排管敷设？ 1、可以根据需要设计非标井； 2、井孔内的排水，如果有条件设置排水泵的，应设置排水泵，如果没有办法设置排水泵的，在集水坑底部设置溢水孔，不要用混凝土封死，让水自然渗透也可以，不过要看当地的地下水水位的； 3、人孔井的间距通常我是按照50~70来考虑的；（电工天下 www.gdzrlj.com） 4、个人认为，小市政的配电没有必要按照图集要求去做井，非标即可； 5、混凝土排管没有做过，但请参考GB50217-2007 P32 5.4.6条关于使用排管的注意事项要求。 十一、电缆沟敷设要注意什么？在什么情况下采用？ 电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。并考虑防止老鼠等小动物进入的措施。 十二、多少根电缆才需要用电缆沟敷设？ 根据“措施2009 6.10节 8根以下建议采用直埋，8~12根建议采用排管，12~18根建议采用电缆沟，18根以上建议采用电缆隧道。”这些都是建议性的，接合实际工程参考即可，没有那么固定。至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。 十三、电缆沟敷设的电缆载流量怎样计算？ 1、按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96。 2、载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置 第5部分 第523节 布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。 十四、高压电缆敷设，电缆沟有深度要求吗？ 没有什么要求，电缆沟深度是根据你的电缆数量及电缆种类的数量来决定，比如说有控制电缆，低压动力电缆，高压动力电缆，一般就会设置三层，一般每层之间的间距为250~300，这样来决定高度。 十五、母线槽能否沿电缆沟内敷设？ 采用满足相应IP等级要求的密集型母线应该是可以的，比如西门子就有可以敷设在水下工作的母线。不过采用密集母线的成本会比较高，需要综合考虑选用干变和采用母线哪个更好一些，个人建议采用干式变压器，放在室内。 维护的工作量会小一些，而且故障率也会低一些。 十六、多少根电缆，在电缆沟内敷设可以不设支架？ 一般都是要支架的，如果没有支架，电缆沟内电缆维护会比较麻烦。如果项目不大，且电缆数量不多，不设也无妨，不过散热条件会差一些，而且如果沟内有水的话对电缆也有影响。 十七、高、低压电缆能否共用电缆沟敷设？ 可以共电缆沟敷设，具体要求可以看GB 50217-2007 P24 5.1.3、5.1.4条的要求。【电力管道电缆敷设原则_直埋电缆敷设注意事项】 十八、电缆沟与道路平行，敷设的间距是多少？ 这个主要是考虑电缆沟盖板的受力，如果受力没有问题，也没有什么问题。一般设置在人行道上或者机动车不经过的地方。 十九、电缆在电缆沟内敷设时要用铠装电缆吗？ 直埋电缆都没有强制要求采用铠装，电缆沟就更没有了。根据不同环境要求不一样，（假如本地区老鼠活动猖獗，建议铠装）一般没有强制要求。 二十、电缆沟内，强电电缆与弱电电缆，在同侧支架上分层敷设时，最小距离是多少？ 把弱电的电缆用金属板隔开，同时把金属板接地！最好，在最上层的支架上垫铁板（或金属槽盒），铁板接地，弱电电缆放在铁板上（槽盒内）。
