三相异步电动机的转动原理图文详解

有关三相异步电动机的转动原理，详细介绍了旋转磁场的产生、旋转磁场的旋转方向、旋转磁场的极对数、旋转磁场的转速，电动机的转动原理与转差率等。

三相异步电动机的转动原理

一、旋转磁场

1、旋转磁场的产生

规定: i : “ ” 首端流入，尾端流出。 i : “ – ” 尾端流入，首端流出。

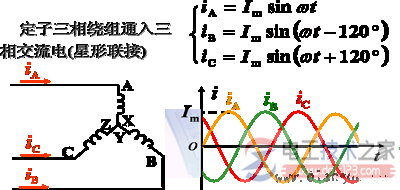

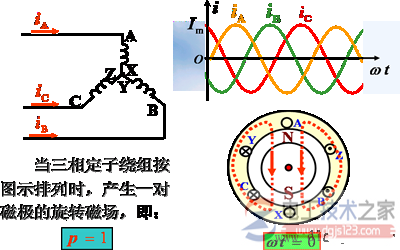

三相电流合成磁场的分布情况：三相电流产生的合成磁场是一旋转的磁场 即：一个电流周期，旋转磁场在空间转过 360°。

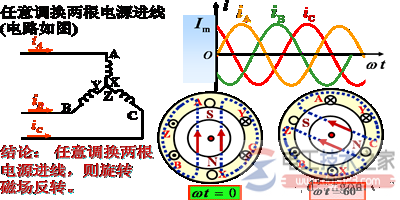

2、旋转磁场的旋转方向 (取决于三相电流的相序)

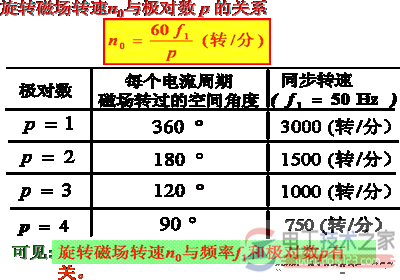

3、旋转磁场的极对数

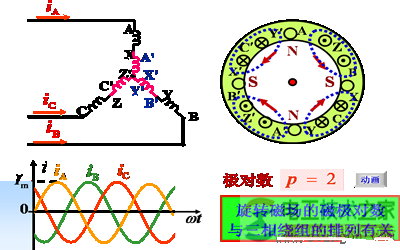

若定子每相绕组由两个线圈串联 ，绕组的始端之间互差 60 ° ，将形成 两对磁极的旋转磁场。

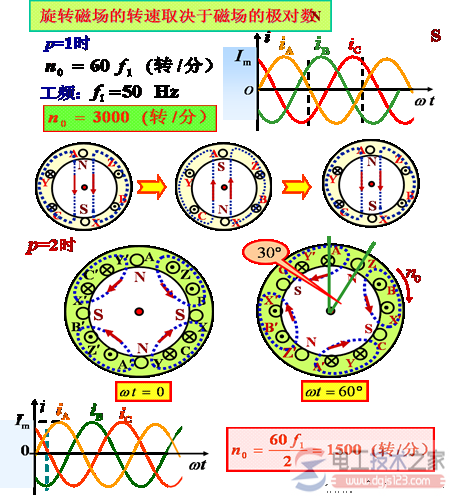

4、旋转磁场的转速

二、电动机的转动原理

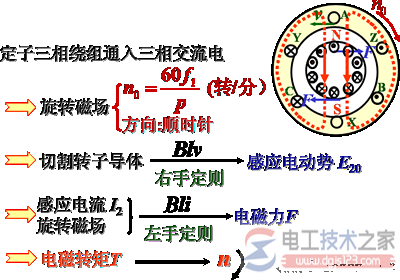

1、电动机的转动原理

三、转差率

电动机转子转动方向与磁场旋转的方向一致，但转子转速 n 不可能达到与旋转磁场 的转速相等，即 n

若n=n0 → 转子与旋转磁场间没有相对运动，磁通不切割转子导条; 无转子电动势和转子电流;无转矩。

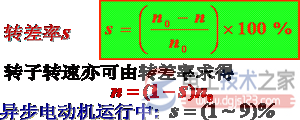

因此，转子转速与旋转磁场转速间必须要有差别。 旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为 转差率。

如图：
