发电机定子绕组单相接地的危害，以及定子接地的保护措施

有关发电机定子绕组单相接地的几点危害，发电机定子绕组单相接地故障时的主要危害有两点，利用零序电流构成的定子接地保护，利用零序电压构成的定子接地保护等。

为了安全起见，发电机的外壳、铁芯都要接地。因此，只要发电机定子绕组与铁芯间绝缘在某一点上遭到破坏，就可能发生单相接地故障。发电机的定子绕组的单相接地故障是发电机的常见故障之一。

发电机定子绕组单相接地故障时的主要危害有两点：

(1)接地电流会产生电弧，烧伤铁芯，使定子绕组铁芯叠片烧结在一起，造成检修困难。

(2)接地电流会破坏绕组绝缘，扩大事故，若一点接地而未及时发现，很有可能发展成绕组的匝间或相间短路故障，严重损伤发电机。

定子绕组单接地时，对发电机的损坏程度与故障电流的大小及持续时间有关。当发电机单相接地故障电流(不考虑消弧线圈的补偿作用)大于允许值时，应装设有选择性的接地保护装置。

1、发电机定子绕组单相接地的特点

现代的发电机，其中性点都是不接地或经消弧线圈接地的，因此，当发电机内部单相接地时，流经接地点的电流仍为发电机所在电压网络(即与发电机直接电联系的各元件)对地电容电流之总和，而区别在于故障点的零序电压将随发电机内部接地点的位置而改变。

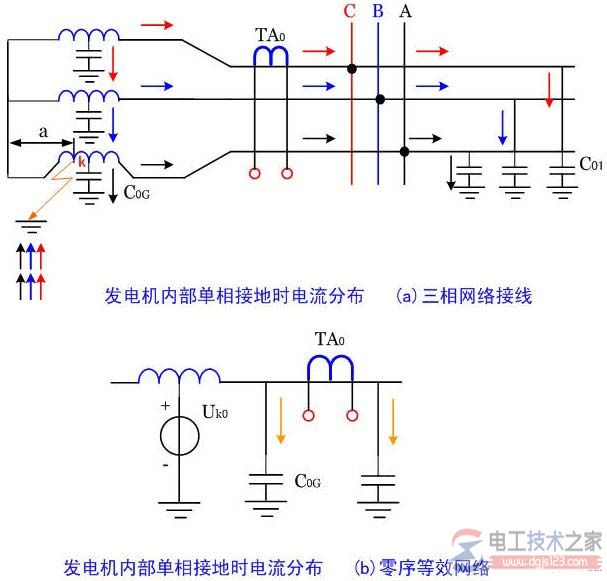

如上图(a)，假设A相接地发生在定于绕组距中性点α处，α表示出中性点到故障点的绕组占全部绕组布线的百分数。

2、利用零序电流构成的定子接地保护

对直接连接在母线上的发电机，当发电机电压网络接地电容电流大于允许值时，不论该网络是否装有消弧线圈，均应装设动作于跳闸的接地保护。当接地电容电流小于允许值，则装设作用于信号的接地保护。

发电机零序电流保护，其整定值的选择原则如下：

①避开外部单相接地时发电机本身的电容电流，以及出于零序电流互感器—次侧三相导线排列不对称而在二次侧引起的不平衡电流。

②保护装置的一次动作电流应小于规定的允许值。

③为防止外部相间短路产生的不平衡电流引起的接地保护误动作，应在相间保护动作时将接地保护闭锁。

④保护装置一般带有1～2s的时限，以避开外部单相接地瞬间，发电机暂态电容电流(其数据远较稳态时的(特殊字符)为大)的影响。

因为，如果不带时限．则保护装置的起动电流就必须按照大于发电机的暂态电容电流来整定。

3、利用零序电压构成的定子接地保护
