电动机单向旋转刀开关控制电路及接线图

有关电动机单向旋转刀开关控制电路的接线图，其工作方式为，当合上刀开关时，电动机单向启动旋转，断开刀开关时，电动机停止转动。

电动机单向旋转刀开关的控制电路图

刀开关主要用在照明电路和三相动力电路以及7.5kW一下电动机启动电路中，作为一种通断装置，因为在它的虾米接有熔断器，它不仅能起开关作用，还能起到短路保护作用。

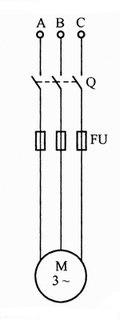

下图为电动机单向旋转刀开关控制电路。

当合上刀开关时，电动机单向启动旋转，断开刀开关时，电动机停止转动。

刀开关上接有熔断器FU，一旦发生电路短路事故，熔断丝会熔断，切断电动机电源，防止电动机烧坏，从而起到保护作用。

此电路具有结构简单，维修方便、造价低廉的优点。

但是，它带电拉合闸的灭弧能力较弱，只适用于不频繁启动的小容量电动机，并且不易实现远距离控制。
