三相感应电动机的工作原理图解

有关三相感应电动机的工作原理，旋转磁场切割转子绕组，在转子绕组中产生感应电流，在电机转轴上形成电磁转矩，驱动电动机旋转，电机旋转方向与旋转磁场方向相同。

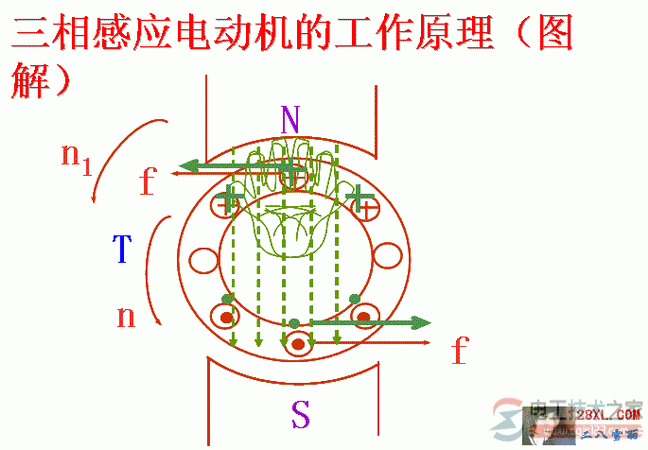

如下图：

三相感应电动机也叫做三相异步电机其工作原理：

当向三相定子绕组中通过入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。

由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。

由于转子导体两端被短路环短接，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。

转子的载流导体在定子磁场中受到电磁力的作用（力的方向用左手定则判定）。电磁力对转子轴产生电磁转矩，驱动转子沿着旋转磁场方向旋转。

电动机工作原理为：当电动机的三相定子绕组（各相差120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕组，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。

附1，三相异步电动机的转动原理

1)基本原理

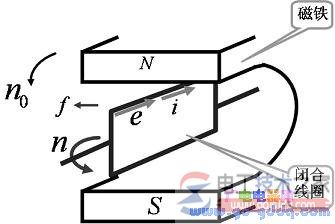

为了说明三相异步电动机的工作原理，我们做如下演示实验，如下图所示。

(1)．演示实验：在装有手柄的蹄形磁铁的两极间放置一个闭合导体，当转动手柄带动蹄形磁铁旋转时，将发现导体也跟着旋；若改变磁铁的转向，则导体的转向也跟着改变。
