电机星三角启动原理图及功能说明

有关电机星三角启动的原理图，当电机启动基本正常后，工作电流与启动时相比会大幅减少，电机绕组中所受到的电压变成了380V，电机就能满负荷工作，即星三角启动的基本原理。

在启动成功后，实际电动机工作当中发生动作，就是可以考虑电动机带动的负载的大小了

电机星三角启动原理：对电机的三相绕组在启动时和正常运转时施加的不同的电压，来降低电机启动时的冲击电流。

在启动时对电机绕组施加的是星形接法的电源，就是将电源的三条火线分别与电机三个绕组的一个端点相连，将电机三个绕组的另一个端点同时与电源的零线相连，在这种接法下，电机每个绕组所承接的电压就是220V。

由于施加的电压较低，所以启动时的电流会比较小点，减少了对电网的冲击，电机也比较容易启动。

当电机启动基本正常后，它的工作电流与启动时相比会大幅减少，这时由控制电路通过时间继电器和接触器的转换，将电机三个绕组改成首尾相连，形成所谓三角形连接，并将三角形的每个“角”与电源的三条火线相连，这时电机绕组中所受到的电压变成了380V，电机就能满负荷工作。这就是星三角启动的基本原理。

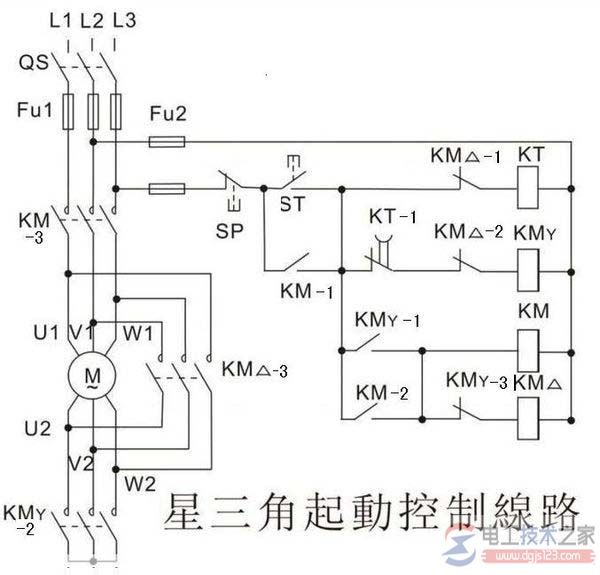

图1，电机星三角启动原理图

合上电源开关QS后，按下启动按钮SB2，接触器KM和KM1线圈同时获电吸合，KM和KM1主触头闭合，电动机接成Y降压启动。

与此同时，时间继电器KT的线圈获电，KT动断(常闭)触头延进断开，KM1线圈断电释放，KT动合(常开)触头延时闭合，KM2线圈获吸合，电动机定子绕组Y自动换接成△，时间继电器KT的触头延时动作时间，由电动机容量及启动时间的快慢等决定。

电机星三角启动原理图

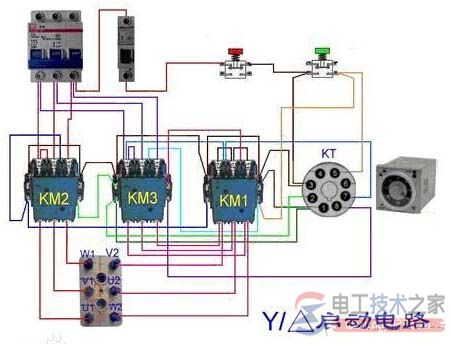

图2，

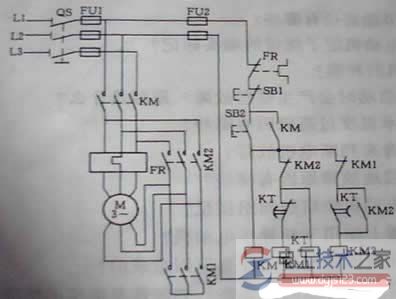

图3，

L1/L2/L3分别表示三根相线；

QS表示空气开关；
