电动机综合保护装置故障维修方法及实例

有关电动机综合保护装置故障的维修方法，介绍了电动机综合保护装置的工作原理，包括缺相保护、过载与短路保护，提供了二个电动机综合保护装置的维修实例。

电动机综合保护器具有缺相、过载和短路保护功能。

电动机运行中出现缺相异常时．保护器可在2秒内将电动机与电源断开。

电动机运行电流超过设定的过载临界电流值或出现接近短路的异常大电流时，保护器按照反时限特性(过载倍数大，动作时限短；过载倍数小，动作时限长)进入保护延时状态，延时结束则通过交流接触器断开电动机电源，保护电动机的安全。

一、电动机综合保护装置的工作原理

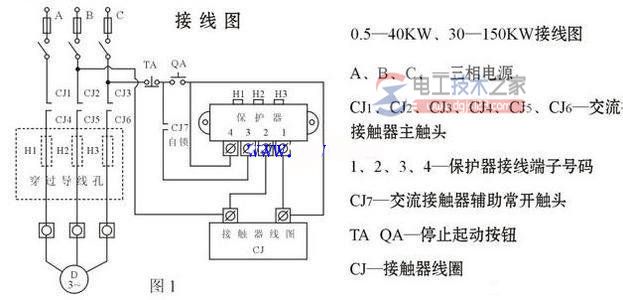

JD一6型电动机综合保护器的电气原理图见图l，与电动机的配合接线见图2。图l中，变压器T二次侧的15V电压，经二极管(Dl～D4)桥式整流、电容器Cl滤波后，得到15V左右的直流电压作为保护器的工作电源。双时基电路(NE556)是主控芯片。电动机运行时，串接在电动机主回路的电流互感器1TA。3TA用来检测电动机的运行电流。其中1TA二次侧的电流信号，经D5半波整流、C2滤波以及R1限流，使三极管Vl处于导通状态。

同理，2TA、3TA的电流信号也使三极管V2和V3分别导通。

1、缺相保护

电动机的缺相保护由NE556的一个时基电路即⑧脚一13脚内外电路实施。电动机启动运行后．电流互感器1TA-3TA的一、二次回路均有电流，三极管V1-V3均导通，电容器Cl正极的15V电压经三极管Vl、V2、V3和电阻R12到地(此时R12两端电压约为14．7V)。同时电容器C6经二极管D16和R12充电，充电终止时，NE556的12脚、R12端和⑧脚(S2端)电压约为14V。

根据时基电路的工作原理，此时其输出端⑨脚(V02端)被复位为低电平．继电器K线圈两端无电压不动作．常闭触点维持在闭合状态，由图2可见，已启动的电动机可以正常运行。

如果电网缺相，或有熔断器FU熔断，相应相别的电流互感器电流为零．由该电流信号控制的三极管截止，电阻R12上的电压发生变化，其数值由缺相指示灯LED3、电阻R11和R12决定：缺相时LED3点亮(其两端电压约为2V)。

R12上电压为3V．电容器C6继续充电，当NE556的S2端电位等于1／3Vcc(约5V)时，时基电路被置位，输出端(V02)电位变高，继电器K得电动作，常闭触点断开，由图2可见，交流接触器失电释放，电动机停止运行而得到保护。缺相后C6充电至继电器动作的时间即为缺相保护时限，大约为2秒钟。
