氖灯检测单相异步电动机用电容器质量的方法

有关使用氖灯检测单相异步电动机用电容器质量的方法，氖灯检测单相异步电动机用电容器好坏的接线电路图，SA开关拨至充电位置时，氖灯不亮，则电容器断路。

单相异步电动机用电容器好坏

接线电路，如图：

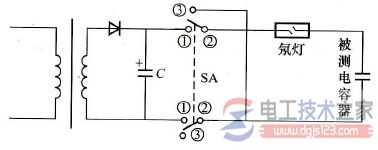

图1 用氖灯检查电动机电容器好坏接线电路

利用变压器和整流、滤波得到的200～300V的直流电作为检测电源。

检测时，先将SA开关拨到①、②触点接通，向被测电容器充电，然后再将SA开关拨到②、③触点接通位置，使电容器放电。

当电容器充电和放电的瞬间，氖灯若发生短时间的闪光，则说明电容器良好。

若SA开关拨至充电位置时，氖灯不亮，说明电容器断路。

若氖灯一直是亮的，则说明电容器短路。若氖灯每隔1~2s闪亮一次，说明电容器漏电。
