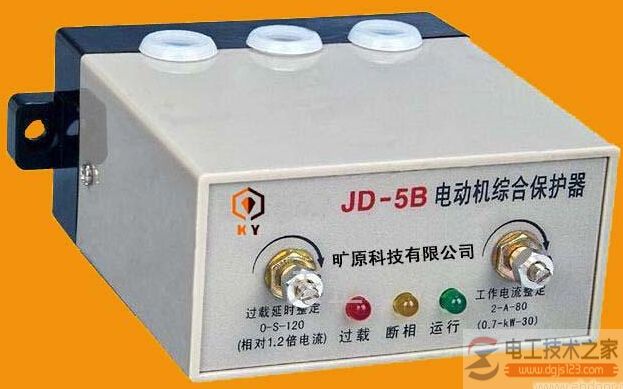

电动机保护器怎么选型？电机保护器类型与选型方法
|
有关电动机保护器如何选型的方法，与电动机保护器选型有关的条件，低压电动机保护器的常见类型，保护器类型在电动机工作条件下的选择，以及保护器主电流的接线方式与工作电源的选择。 电机保护器选型方法
购买电动机保护器时，如何选型？ 选用电机保护装置的目的，既能使电动机充分发挥过载能力，又能免于损坏，而且还能提高电力拖动系统的可靠性和生产的连续性。同时选择保护装置时，必须考虑几个互相矛盾的因素，即可靠性、经济性、结构简单、操作、维护方便等。 在能满足保护要求的情况下首先考虑最简单保护装置，只有当简单的保护装置不能满足要求时，或对保护特性提出更高要求时，才考虑应用复杂的保护装置。 理想的电动机保护器不是功能最多，也不是所谓最先进的，而是应该最实用的。 那么何为实用呢？实用应满足可靠、经济、方便等要素，具有较高的性能价格比。那么何为可靠呢？可靠首先应满足功能的可靠，如过电流、断相功能必须对各种场合、各种过程、各种方式发生的过电流、断相均能可靠的动作。其次自身的可靠（既然保护器是保护别人的，尤其应具有很高的可靠性）必须具有对各种恶劣环境的适应性稳定性、耐久性。 经济性：采用先进的设计、合理的结构，专业化、规模化的生产，降低产品成本，给用户带来极高的经济效益。 方便性：必须在安装、使用、调整、接线等方面，至少应类同于热继电器，尽可能的更简易方便。 也正因为此，有关专家早已预言为了简化电子式电机保护装置，应设计并采用不带供电变压器（无源化）的设计方案，并使用半导体〔如可控硅）代替有触点的电磁执行元件。这样，就有可能制造出由最少量元件组成的保护装置。 有源必定会带来不可靠，一个正常工作需工作电源，另一个断相时，必定会失去工作电源，这是个根本无法克服的矛盾。另外需长期通电，容易受电网电压波动，大电流冲击的影响，自身的故障率会大幅度的提高，同时增加体积、成本，需考虑电源电压等级，造成了使用的不方便。所以电机保护行业以有源、无源作为技术进步的里程碑。作为用户，选择时也应首先考虑无源化的产品。 一、与电动机保护器选型有关的条件： 电机保护的选型存在着电动机与保护器二者怎样合理配用关系，以下提供几个与保护有关的条件、因素，为用户如何选型保护器时提供参考。 1、电机方面：要先了解的型号规格、电动机功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等。这些内容基本能给用户如何正确使用和维护及选型保护器提供了参考依据。 2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。 3、电动机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。 4、控制系统方面：控制模式有手动、自动、就地还是集中远程控制、单机组独立运行，还是生产线连锁自动化程序等工作运行。启动方式有直接、降压、星三角、频敏变阻器、变频器、软起动等启动方式。 5、其他方面：用户对现场生产监护管理是比较随意性还是严谨性，非正常性的停机对影响生产的严重程度等。 与保护器的选用有一定相关因素的还有很多，如安装位置、连接线路及系统用电器配合等，但主要是电动机工作条件变异和控制的改变对生产影响程度，根据上述的实际工作条件要求和实际变化，对保护器进行合理选型和调整。 二、低压电动机保护器的常见类型 1、普通型：结构比较简单，整定电流值设定采用电位器旋钮或拔码开关操作，电路一般采用模拟式，动作保护曲线采用反时限或定时限工作特性。主要功能以突出过载、缺相（三相不平衡）堵转等故障保护，故障类型采用指示灯显示，运行电量采用数码管显示。 2、数字监控型：保护器内部电路运用单片机，实现电动机智能化综合保护，集保护、测量、通讯、显示为一体。整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据自己实际使用要求和保护情况在现场自行对各种参数修正设定，采用数码管作为显示窗口，由于数码管显示的信息不够丰富，此类保护器界为中高档。 3、智能监控中文汉显型：与上述数字监控型相比，更具有完善功能特征，人化性的配置。(电工天下 www.gdzrlj.com)此类产品对各种参数、状态、信息直接在操作面板单元上中文汉显液晶显示，使界面更直观醒目，能支持多种通讯协议，如ModBUS、ProfiBUS等，满足诸多启动方式，查看多种信息管理记录等等。此类保护器在目前市场上属于高档类型。 4、专用型：结构特征、基本保护功能、电路控制模式等大致和普通型及数字监控型相同，只是保护器内部电路输出控制接线方法不同，以突出专用控制为主，如风机、水泵、车床、抽油机等。 三、保护器类型在电动机工作条件下的选择 1、对于工作条件要求不高、操作控制简单，监护、管理比较随意，停机对生产影响不大的单机独立运行电动机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换、操作简单、方便，具有性价比高等特点。 2、对于工作条件要求很高，安全性和连续性又很关键的，而自动化程度高，且需要专人控制、监护、管理，需组网监控的MCC系统中，应选用中高档或高档的保护器。 3、对于那些负载特点比较特殊，轻、重载交替频繁的电动机，为达到保护控制、显示监控双重目的应选用专用型保护器。 四、保护器主电流的接线方式选择 主电流接线方式分为： 1、一次穿芯式（也可以利用外围电流互感器二次回路） 2、接线柱式（也可以利用外围电流互感器二次回路） 3、直接插入式 一次穿芯式接线方便安全，避免了因接线柱接触不良引起接触电阻发热。电动机额定电流值在5A以上，一般都可以选用一次穿芯接线。 直接插入接线方式接线方便，特别对于那些空间小、适合安装位置的情况下，选用插入式保护器可以与接触器输出主触头直接相接。 五、电动机保护器整定电流范围的选择 为了适应不同功率电动机的选配，保护器基本上都设有一定的电流调节范围，在选用保护器时，根据电动机额定电流值尽可能选择整定电流范围中间区域的值。 六、电动机保护器的工作电源选择 工作电源主要是供保护器内部电路工作，无需工作电源型除外，工作电源等级一般分为：AC380V，220V，110V，36V。对于工作电源选择无特殊要求，因它是独立供电单元，用户只要根据电动机控制回路电压等级来选择。 |
