三相异步电动机空载试验损耗的方法图解

有关三相异步电动机空载试验损耗的计算方法，包括恒定损耗Pcon的确定，三相异步电动机空载试验风摩耗Pfw的确定，三相异步电动机空载试验铁耗PFe的确定等。

三相异步电动机的空载试验损耗

1、恒定损耗Pcon的确定

空载输入功率减去试验温度下定子I2R损耗的差，即为恒定损耗。恒定损耗等于风摩耗与铁耗之和。

P0--空载输入功率

I0--空载电流

R0--空载试验温度下端电阻的平均值

2、三相异步电动机空载试验风摩耗Pfw的确定

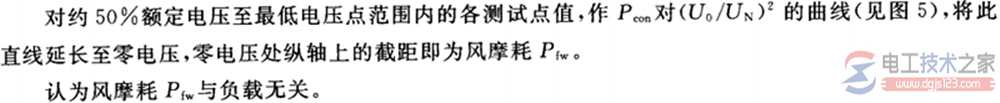

GB/T1032-2012规定的风摩耗的确定方法

3、三相异步电动机空载试验铁耗PFe的确定

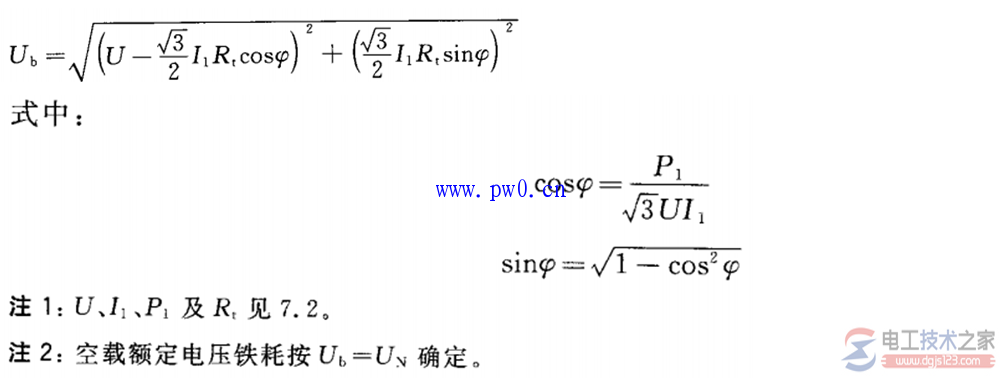

GB/T1032-2012规定的铁耗的确定方法

三三相异步电动机空载试验测量点及注意事项

三相异步电动机空载试验测量过程

三相异步电动机空载试验必须在电机预热的情况进行，一般在做完温升试验和负载试验后进行。

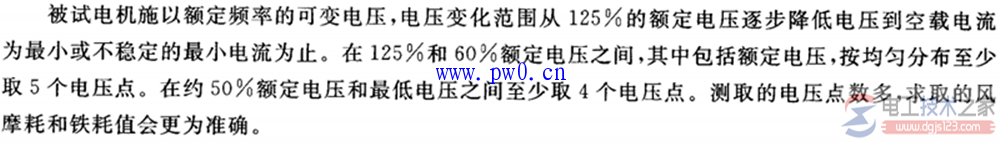

空载试验的测试点由《GB/T1032-2012三相异步电动机试验方法》可知，电压变化范围由125%额定电压和60%额定电压之间测取不同电压、电流以及功率等值，对测试系统的宽范围测量要求较高，建议采用无缝量程技术的传感器进行测量，保证测量数据。
