异步电动机极数如何判断？三相异步电动机极对数判断方法
|

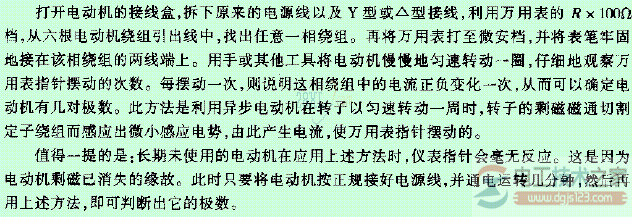

异步电动机极数的判断方法 在铭牌丢失而不知道原异步电动机极数时，可以利用万用表或微安表来测量、判断。 方法：
什么是电动机极对数？如何看出一个电动机的极对数？ 解答： 当A、B、C三相每相绕组只有一个线圈均匀对称分布在圆周上，则电流变化一次，旋转磁场转过一圈，这就是一对极。 如果A、B、C三相绕组每相分别由两个线圈串联组成，每个线圈的跨距为1/4圆周，那么三相电流所建立的合成磁场仍然是一个旋转磁场，并且电流变化一次，旋转磁场仅转过1/2转，这就是2对极。 同理，如果将绕组按一定的规则排列，可得3对极、4对极或一般地说P对极。P就是极对数。 极对数P=我们通常所说的极数 / 2。 三相异步电机的同步转速n0=60*f/p =3000/p (f为频率 50赫兹） 三相异步电机由于有转差率（一般为百分之几），所以额定转速略小同步转速，所以可根据电机铭牌上的额定转速看出它的极对数，比如1400多转必为2对极，900多转必为3对极。 如何判断一台三相异步电动机的极对数？ 解答： 例如：YZR225-8的电机就是8极电机，极对数就是4。 如果没有电机标牌，可以测量电机的转速，工频下，电机的同步转速R=3000/N。 例如：电机实际转速是960转/分钟，说明电机同步转速是1000，电机的极对数就是3000/1000=3.。 附1，三相异步电动机一般几极对数？ 三相异步电动机一般几极对数？是用公式N=60F/P(1-S)算电机转速吗？如果可以，这个公式能算出 变频器频率在40HZ 和50HZ的转速分辨是多少？ 解答： 三相异步电动机从二级到十多级都有，根据自己需要选取。 那公式计算的是同步转速。N代表同步转速，F代表频率，P代表磁极对数。 例如：二级P=1；六级P=3，根据电机级数可以自己算。 S是电动机暂载率代号，S1代表100%；S2代表40%；S3代表25%即电机负载运行与 停机比值。 附2，三相异步电动机的极对数是多少？ 极对数是定子产生的磁场NS为一对极对数。 计算A=60F/S A为极对数F为交流电频率S为电机转速，但不是转速决定极数，而是极数决定转速。一般为1，2，4，6，8，12，16，24，0。 三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 由于在中国三相交流电的频率为50Hz，因此2极同步转速是3000r/min，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。这几种速度都只是各种极数电机的同步转速，而非实际转速。 附3，三相异步电动机极数是什么？2极，4极，6极有何区别？ 三相异步电机“极数”是指定子磁场磁极的个数。定子绕组的连接方式不同，可形成定子磁场的不同极数。电工技术之家 选择电动机的极数是由负荷需要的转速来确定的，电动机的极数直接影响电动机的转速，电动机转速=60乘以频率再除以电动机极对数，即n=60f/p （注意：P为电机极对数，例如2极的电机p=1=电机极数/2,而不是直接的电机的极数2）。 电动机的电流只跟电动机的电压、功率有关系。 绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。 电机的极数与同步转速是对应的，(电机的极数与电机的同步转速成反比，电机极数越多，转速越低)，即： 附4，决定电机极对数的因素有哪些？ 电机磁极的绕组线圈的数量决定电机极对数。电机的极对数是指转子(或定子)有多少对N、S极。极数是N、S极总共的个数。 电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。由于磁极是成对出现的，所以电机有2、4、6、8……极之分。 电机极对数和电机转速的关系： |
