三相五线制原理_三相五线制接线图
|

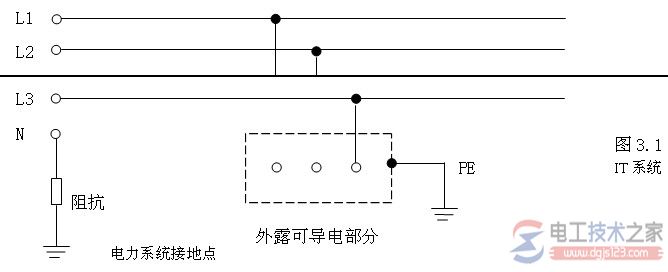

三相五线制的原理，三相五线制的接线图，三相五线制指某一电气设备有五根导线引出，五根导线为三根相线，一根零线，一根与设备外壳连接的地线，五根导线是指三根相线，一根工作零线（或称系统零线），一根与设备外壳连接的保护零线。 当前国际上权威、通用的低压电气标准是IEC国际电工委员会第64技术委员会制订的《建筑物电气装置》标准(IEC 60364 标准)。相应地，20世纪90年代始国家对电工的技术规范、标准（如《低压配电设计规范》、《供配电系统设计规范》）进行等同或等效IEC标准的修改、修订，在向IEC标准靠拢趋势下，我国有关的规范、标准（如《交流电气装置的接地》、《系统接地的型式及安全技术要求》）补充了建筑物电气装置的接地要求和方法。 IEC 60364标准内容广泛，要求严谨，但只作纲领性叙述，无相应详细丰富图文举例，掌握和运用IEC 60364标准，如婴儿学步，举步维艰；对于长久受前苏联电气规程影响，电工用语偏滞于技术相对落后的水准，重视电网安全，忽略用户的用电安全，至今还不能完全摸清影响深度，习惯长久使然。 新的引入的国际电工标准艰深难懂、精述间练，旧有的思维定势潜移偶现，新旧观念的矛盾下，产生了一些似是而非的电工术语名称，对电气标准的理解和执行造成了误区存在。 新引入的IEC国际电工标准词简意骇。新旧电工标准的冲突下，产生了一些望文生义的电工用语名称，如“三相五线制”，混淆了TT系统、TN-C-S系统、TN-S系统三种不同性质的接地系统。只有理明低压配电接地系统的概念、范围及要求，才不会因错误的电工用语而施工方法不当，留下安全用电的隐患。 1、提出疑问 “三相五线制”，人们通常指某一电气设备有五根导线引出。具体来讲，五根导线的功能通常有以下两种说法：第一种说法，五根导线为三根相线，一根零线，一根与设备外壳连接的地线；第二种说法，五根导线是指三根相线，一根工作零线（或称系统零线），一根与设备外壳连接的保护零线。这两种说法，都有共同之处，当三相不平衡时，零线或工作零线（系统零线）流过不平衡负荷电流，而与设备连接的导线无电流通过。三相供电，五线连接，乍看之下，合乎道理。下面，通过对有关的国家标准、行业标准对低压配电接地系统进行分析、探讨。 2、有关标准、规范对低压配电系统的规定 参照GB50054-95《低压配电设计规范》、GB50052-95《供配电系统设计规范》、DL/T621-1997《交流电气装置的接地》、GB14050-93《系统接地的型式及安全技术要求》；低压配电系统由以下两种型式描述。 其一为带电导体系统的型式，分为交流系统：单相二线制、单相三线制、两相三线制、两相五线制、三相三线制、三相四线制；直流系统：二线制、三线制。我国常用方式为单相二线制、两相三线制、三相三线制、三相四线制。 其二为系统接地型式，分为IT系统、TT系统、TN系统；TN系统又分为TN-C系统、TN-C-S系统、TN-S系统。 1.IT系统 I 表示电源端带部分不接地或经高阻抗接地。T 表示电气装置外露可导电部分接地，通常指电气设备的金属外壳接地。见图3.1

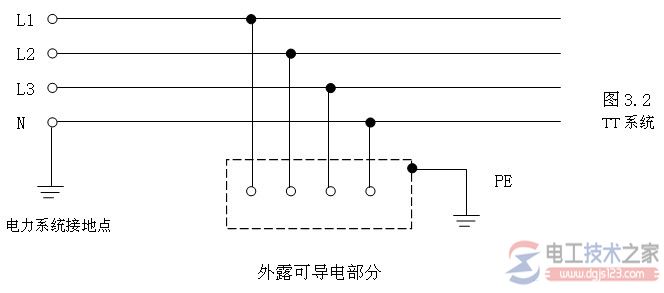

2.TT系统 第一个T 表示电源端有一点直接接地，通常是指配变的中性点直接接地。第二个T 是指电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。见图3.2
3.TN 系统 T 表示电源端有一点直接接地，通常是指配变的中性点直接接地。N 表示电气装置的外露可导电部分与电源端接地点有直接电气连接。按中性线与保护线的的组合情况，TN系统又分为以下三种型式： |
