【图】单相电机正反转的接线图画法说明

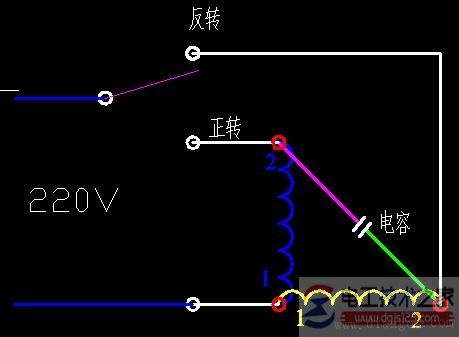

单相电机正反转的接线图，主线圈的1(2)接副线圈的2(1)实现正转，主线圈的1(2)接副线圈的1(2)，实现反转，并介绍了倒顺开关控制的单相电机正反转，落地扇电机的接线图等。

其实是这样，主线圈的1(2)接副线圈的2(1),这样就正传，反过来主线圈的1(2)接副线圈的1(2)，这样就反转。

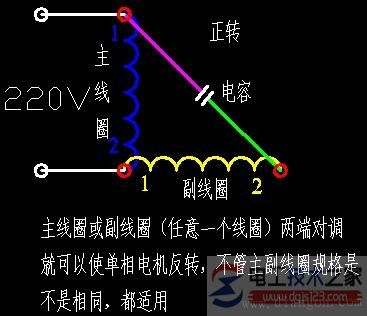

以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样。

另外，还有一种单相电机，工作中需要他正反转，但是采用上面的办法，实现自动控制，器件需要也多。

不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，还可以如下操作：

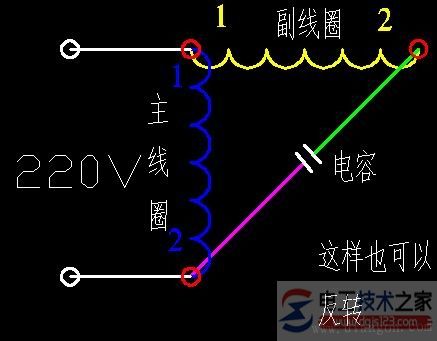

第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转。

单相电机的画法：
