三相电动机控制电路如何实现顺序控制？

有关三相电动机控制电路实现顺序控制的电路接线图，该线路的工作原理，控制线路的特点，电动机M2的控制电路中串接了接触器KM1的动合辅助触头，控制电路实现顺序控制的实现方法。

三相电动机控制电路实现顺序控制

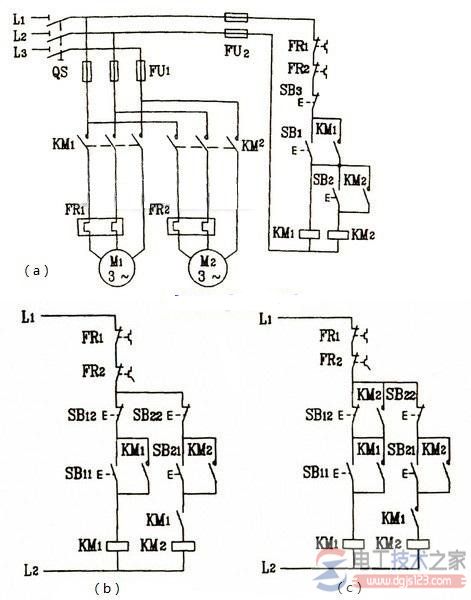

下图（a）所示为三相电动机控制电路实现顺序控制电路的线路图。

控制线路的特点：电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接，保证了电动机M1启动后，M2才能启动的顺序控制要求。

线路的工作原理：先合上电源开关SQ：

按下按钮开关SB1→接触器KM1线圈通电→KM1自锁触头闭合自锁、KM1主触头闭合→电动机M1启动连续运转→再按下SB2→接触器KM2线圈通电→KM2自锁触头闭合自锁、KM2主触头闭合→电动机M2启动连续运转。

M1、M2电动机同时转动：按下SB3→控制电路断电→接触器KM1、KM2主触头分断→电动机M1、M2同时停止转动。

上图（b）所示控制线路的特点是：电动机M2的控制电路中串接了接触器KM1的动合辅助触头。

只要M1不启动，即使按下了SB21，由于KM1的动合辅助触头未闭合，KM2线圈也不能通电，从而保证了M1启动后，M2才能启动的控制要求。线路中停止按钮SB12控制两台电动机同时停止，SB22控制M2的独立停止。

上图（c）所示控制线路，是在图（b）线路中，在SB12的两端并联了接触器KM2的动合辅助触头，从而实现M1启动后，M2才能启动，而M2停止后，M1才能停止的控制要求，及M1、M2是顺序启动，逆序停止。
