30KW电机电表计量的选择方法，30KW的电机，额定功率大约为60A，可以选择电流比75/5的电流互感器，一共是三个型号相同的电流互感器，一个三相四线有功电度表。

30KW电机电表计量的选择方法

30KW功率的电机，通过电流互感器来计量电量。30KW的电机，额定功率大约为60A，可以选择电流比75/5的电流互感器，一共是三个型号相同的电流互感器，一个三相四线有功电度表；

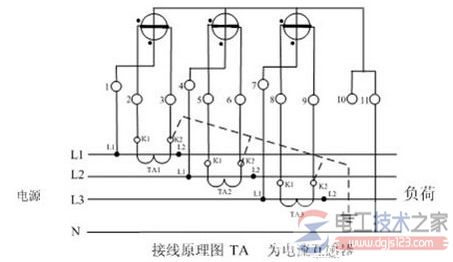

把电机A、B、C三根电源相线分别穿过电流互感器，注意，电源端从互感器的P1面穿进去，从另一端出来；

A、B、C三相的三个电流互感器S1端分别接有功电度表的2、5、8三个端子；
三个S2端和有功电度表的3、6、9三个端子并联起来并接地；

A、B、C三相分别引一根电源线到时有功功率表的1、4、7三个端子；

零线接在有功电度表的10或者11#端子上。

有功电度表和互感器的线，可使用1.5平方毫米的铜线。计量的计数，乘以75/5为25倍，就是实际计量的电量。另也可用三个单相电度表代替三相四线有功电度表，接线类似，就不重复说了。
