三相异步电动机正反转的plc接线图说明

有关三相异步电动机正反转中的plc控制系统，三相异步电动机正反转中的plc接线图与梯形图程序，外部硬件输出电路中需使用KM1、KM2的常闭触点进行互锁。

三相异步电动机正反转的plc接线图

1、I/O点分配

2、接线图及梯形图程序

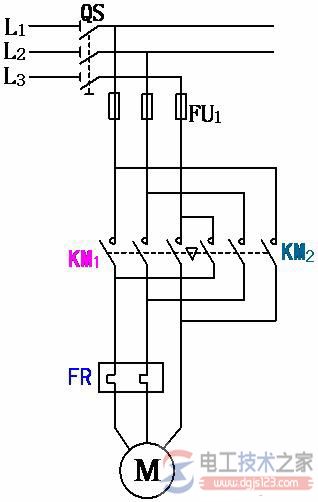

(a)主电路

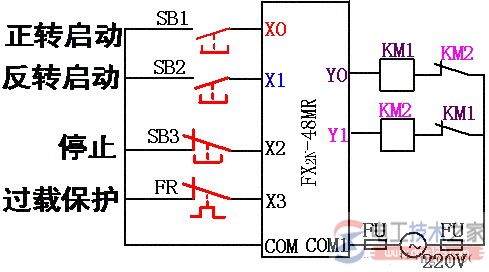

(b)plc接线图

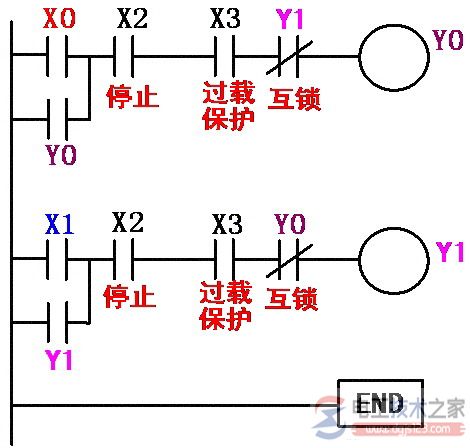

(c)梯形图

三相异步电动机正反转控制

注意：

虽然在梯形图中已经有了软继电器的互锁触点，但在外部硬件输出电路中还必须使用KM1、KM2的常闭触点进行互锁。

因为PLC内部软继电器互锁只相差一个扫描周期，而外部硬件接触器触点的断开时间往往大于一个扫描周期，来不及响应。

例如，Y0虽然失电，可能KM1的主触点还未断开，在没有外部硬件互锁的情况下，KM2的主触点可能已接通，引起主电路短路。因此，必须采用软硬件双重互锁。
