三相异步振动电机的结构与原理(图文)

【三相异步振动电机的结构与原理】

说到三相异步振动电机，可能了解的朋友不多，三相异步振动电机分为笼式和绕线式两种，不同结构的三相异步振动电机，其工作原理也是不一样的，电机的调速与转速也是有区别的。

一、三相异步振动电机的工作原理

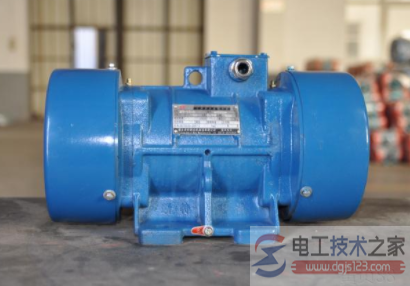

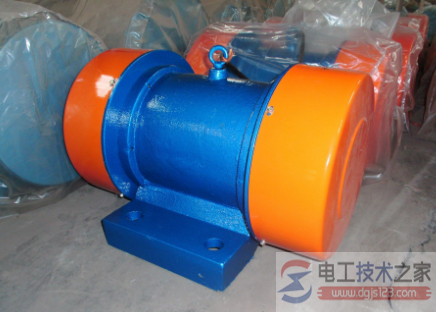

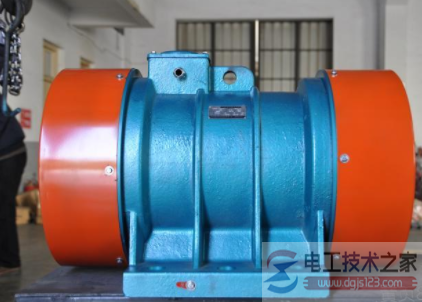

三相异步振动电机

三相异步振动电机是动力源与振动源结合为一体的激振源，三相异步振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。

三相异步振动电机是动力源与振动源结合为一体的激振源，三相异步振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高、能耗小、噪音低、寿命长。振动电机的激振力可以无级调节，使用方便，JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC 等型号的振动电机为通用型振动电机。可以应用于一般振动机械，如：振动筛分机、振动磨机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。

三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。

与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

二、三相异步振动电机的分类

按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。

笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，喷雾机得到了广泛的应用，其主要缺点是调速困难。

绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。

调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。

三、三相异步振动电机的特点

1.激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。

2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。

3.振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。

4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。
