三相电动机串电阻降压启动的控制线路图

三相电动机串电阻降压启动的控制线路图

常见的降压启动方法：定子绕组中串接电阻降压启动；自耦变压器降压启动；星三角降压启动；延边三角形降压启动。

串接电阻降压启动的的控制线路。

定子绕组串接电阻降压启动是指在电动机启动时，把电阻串联在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行，这种降压启动控制线路有手动控制、接触器控制、时间继电器控制和手动自动混合控制等四种形式。

接触器控制和时间继电器控制的线路。

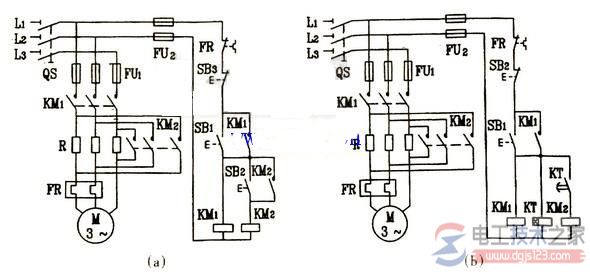

三相电动机串电阻降压启动的线路图：

上图（a）所示为按钮SB、控制器KM控制线路。

工作原理：

先合上电源开关QS，降压启动，全压运行：
按下按钮开关SB1→KM1线圈通电→KM1自锁触头闭合自锁、KM1主触头闭合→电动机M串联电阻R降压启动，当电动机转速上升到一定值→按下升压按钮SB2→KM2线圈通电→KM2自锁触头闭合自锁、KM2主触头闭合→电阻R被短接→电动机M全压运行。

停止运行时，只需要按下SB3，控制电路断电，电动机M断电停止运行。

图（a）所示的线路，电动机从降压启动到全压运行是由人员操作按钮SB2来实现的，工作即不方便也不可靠。
