一、三相异步电动机的三角形连接与星形连接

1、三相绕组的三角形连接

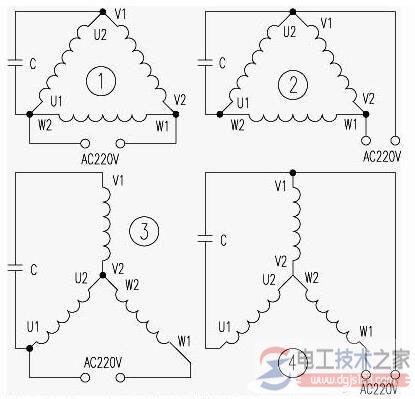

如图１。将电容器并接在三相绕组的任意一相两端（图中接在ｕ相两端），然后２２０ｖ市电加在电容ｃ的一端和ｖ２与ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。

三相异步电动机的三角形连接与星形连接

2、三相绕组的星形连接

将电容器接在任意两个端子上（如图３中接ｖ１、ｕ１），２２０ｖ市电则加在余下的端子ｗ１和电容ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从ｕ１换接到ｖ１端即可（如图４所示）。

3、电容器的容量选择

小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的单位是μｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ（μｆ）＝ｐ（ｗ）／１０。

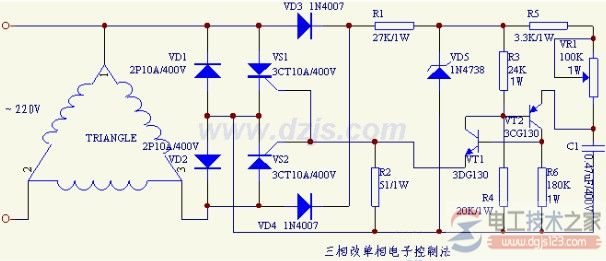

二、三相异步电动机改为单相运行的几种方法

在某些场合只有220V单相动力电源，而要使用的电机却是三相的，如何将此三相电机用在单相电源上以下介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。

一、加电容法

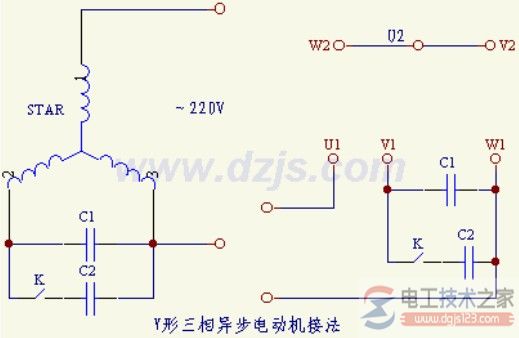

Ｙ形接法的三相异步电机按下图所示改接：

三相异步电动机的三角形连接与星形连接

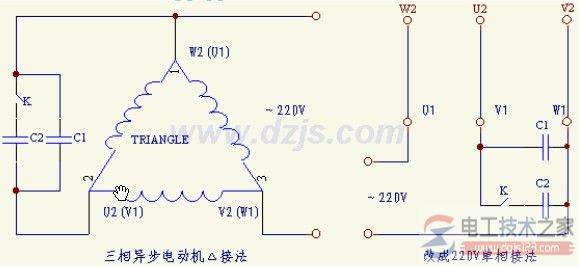

△形接法的三相异步电机按下图所示改接：

此时电机的输出功率为标称功率的55%～90%。图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。C1、C2的容量可按下式估算：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的单位为（uF）为电机额定电流（A）为电机额定电压；I；U（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。可按C1=13I估算选取，式中C1的单位为（uF）为原电动机的额定电流（A），I。电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y接时）和C=0.1P（△接时）选取，式中C的单位为（uF）为电机功率（W），P。C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
三相异步电动机的三角形连接与星形连接

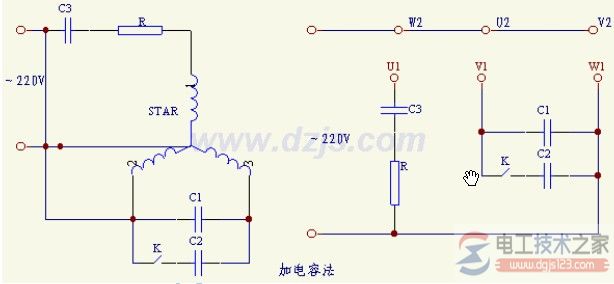

二、改进的加电容法
为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：
C2=(2～4)C1
C3=2C1
R=0.25U/I

三相异步电动机的三角形连接与星形连接

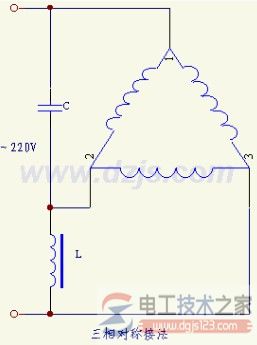

三、电容、电感移相法

采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。对于较大的电动机宜采用此法。例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。电容C，电感L可按下式选取：
C=(Ssin(60 φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）
