电动机电流速断保护的动作判别方法

有关电动机电流速断保护的动作判别方法，计算速断动作电流高值、速断动作电流低值与整定的速断保护动作时间等，BTJ为保护跳闸继电器，ACT为保护动作信号继电器。

电动机电流速断保护

电流速断保护（反向功率闭锁）

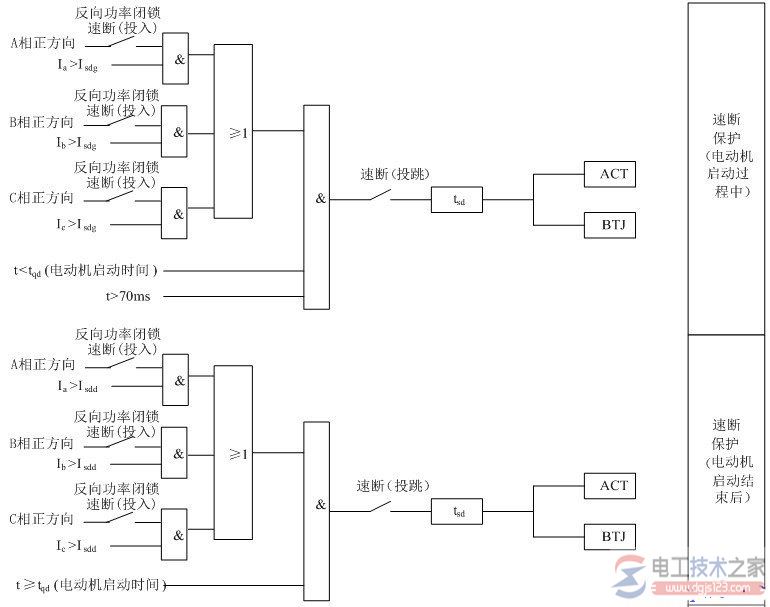

其动作判别为：

Imax=max（Ia，Ib，Ic）

Imax＞Isdg 在电动机额定启动时间内

或Imax＞Isdd 在电动机额定启动时间后

t＞tsd

式中，Imax：A、B、C相电流（Ia，Ib，Ic）最大值（A）

Isdg：速断动作电流高值（电动机启动过程中速断电流动作值）（A）

Isdd：速断动作电流低值（电动机启动结束后速断电流动作值）（A）

tsd：整定的速断保护动作时间（s）

本保护在电动机启动时，可以避开启动开始瞬间的暂态峰值电流。

为防止外部故障时电动机倒送大电流引起电流速断保护误动作，本保护设置了反向功率闭锁速断保护的功能。

如果反向功率闭锁速断功能投入，当电流和电压同向时，开放保护；当电流和电压反向时，闭锁保护。

上图中，BTJ为保护跳闸继电器，ACT为保护动作信号继电器
