单相调速电机绕组接线图图例说明
时间：2022-12-11作者：佚名
|

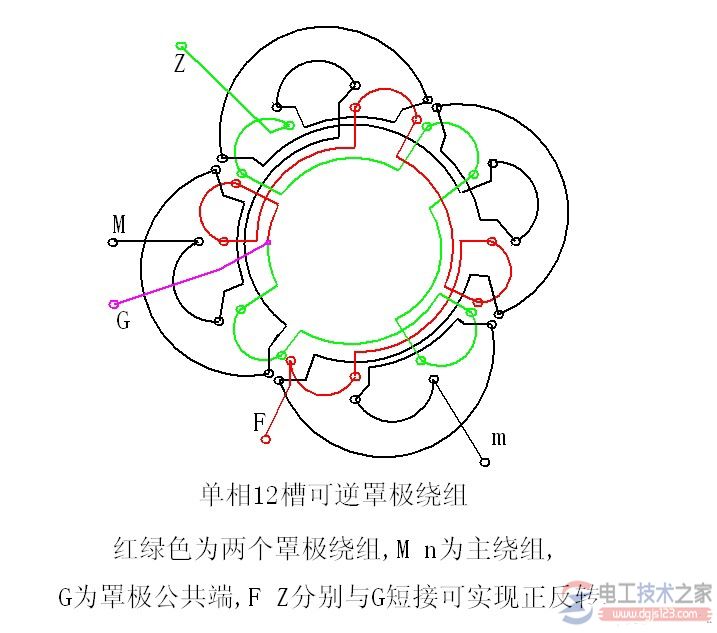

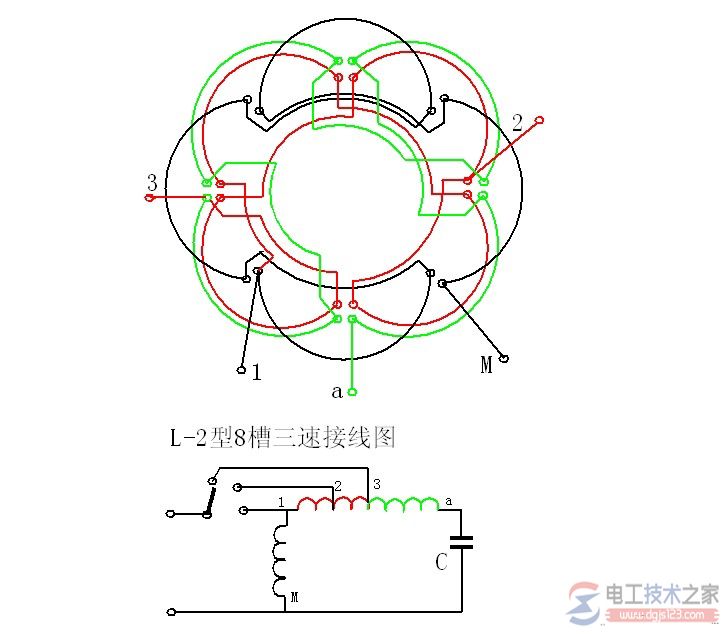

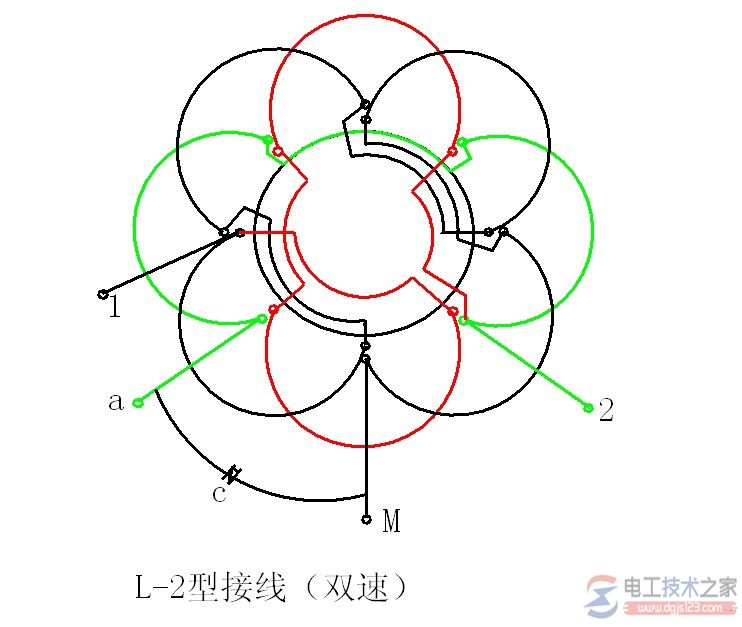

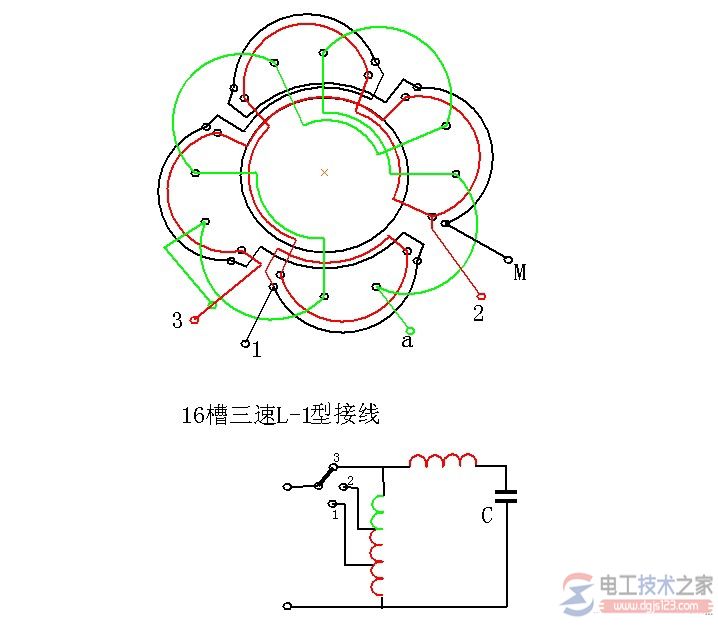

有关单相调速电机绕组的接线图，8张接线图，红色表示调速绕组，绿色表示付绕组，M表示主绕组单相电源接入端，具有抽头调速的单相电机采用整钦法，钦线顺序先主绕组再付绕组，后调速绕组。 如下：
|
