电机星三角启动电路实物接线图详解

有关电机星三角启动电路的原理，电机星三角启动电路的接线图，避免因接错线而造成星角启动失败的问题，通过具体的实例来分析电机星三角启动电路的正确接线方法。

如何避免因接错线而造成星角启动失败的问题？

不管怎样接错线，也不会出现星接正转、角接反转的情况。

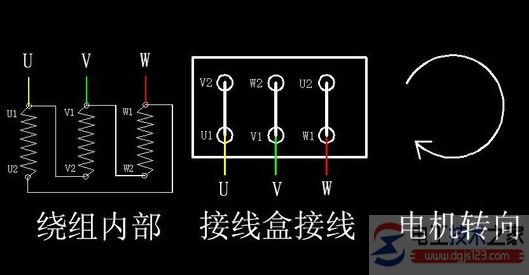

可以接出两种角接的接法，这两种角接转向一致。有认真的师傅用电机亲自接了两种角接试验转向，结果转向一致。看下图，这样接星接、角接转向一致。

只是验证了分别这两种接法的转向相同，但实践中究竟可不可以呢？实际中，封星接触器和角接接触器用互锁回路，从星接切到角接可能1秒都不到。

采用传统的星接，电流参考方向是首端到末端，励磁顺序是UVW;到角接时，Uab加到V相绕组中，电流参考方向是末端到首端，同时虽然励磁顺序没变，但Uab超前Ua30度，也就是星接时应该U相励磁了，这时换角接，突然变成了V相励磁了，并且电压还超前了30度，那他可以成功切换过去么？会不会星接到角接中间，因为电机转动反向发电，这时换角接，对系统产生一定冲击而使空开过流跳闸呢？
