有关电动机绕组展开图的连线画法实例，根据要求先出每极所占槽数，求出每极每相所占(即为极相组)槽数，画第一相绕组展开图，进行绕组的连接，确定三相绕组的进线等。

所谓展开图，就是将电动机定子铁心带绕组用刀切开并摊平，按电动机绕组在定子铁心上的布置，画出的一种绕组展开图。

例1、一台24槽，4极电机，要求采用同心式绕组布置，求画绕组展开图。

1、根据要求先出每极所占槽数

每极所占槽数=电动机的总槽数/(2P) 或=电动机的总槽数/4(极数)

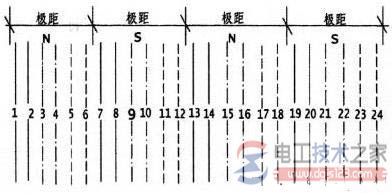

每极所占槽数=24/4=6槽，如下图：

2、求出每极每相所占(即为极相组)槽数，即在一个磁极里(N或S)按三相平分所得的槽数。

每相在每个磁极里均按A、C、B的规律排列，而每相所占的槽数必定相等。

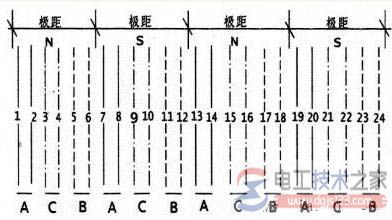

每极每相所占槽数=每极所占槽数/3相=6/3=2槽

3、画第一相绕组展开图

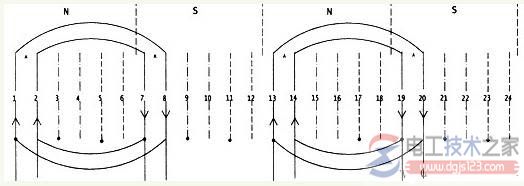

根据上面计算分配得知，每极每相所占槽数为2，即第一极N中，A相占2槽(1、2槽)。而第二极S中，A相也占2槽(7、8槽)。第三极N中，A相也一样占2槽(13、14槽)。而第四极S中，A相同样也占2槽(19、20槽)。对于单层电动机而言，一个线圈有二个有效边，如果它的第一个有效边在N极，则另一个有效边就是在S极。

根据同心式绕组的画法，得出第一个N极和第二个S极的1------8槽(y=7)、2------7槽(y=5)相连的二个绕组，而第三个N极与第四个S极的连接与上面是相同的，分别是13------20、14------19相连，同样组成另二个绕组。这样A相绕组全部画完(画时应逆时针方向)。

4、绕组的连接

绕组的连接是按顺电流方向，逆时针，依绕组先后排列顺序依次连接。

A、电流的方向

在同性磁极下电流方向必定相同，在异性磁极下电流的方向必定相反。根据经验，相邻二相的电流方向恰恰相反(初学时电流方向一定要搞清)。

对于一个绕组而言，若规定了它的进出线的位置，按上图第一个线圈是由第1槽进线(它位于N极)，可以确定电流的流向是向上。

而电流不管匝数有多少电流总是由第8槽流出(它位于S极)，故电流的流向必定是向下的。又由于第2槽与第1槽同处于N极，故第2槽的电流方向与第1槽相同，同是向上。

而第7槽则与第8槽一样同处于S极，其电流流向相同，均向下。

现来看第13、14槽它们位于N极与第1、2槽同极性故其电流方向应相同而向上，而第19、20槽则处于S极，故其电流流向与第7、8槽(处于S极)其流向相同，均向下。

至此线圈的8个有效边的电流方向均已确定，并把它标于图上。

B、逆序依次连接

把1------8槽的线圈编为第一个线圈，把2------7的线圈编为第二个线圈，再把13------20的线圈编为第三个线圈，又把14------19的线圈编为第四个线圈。

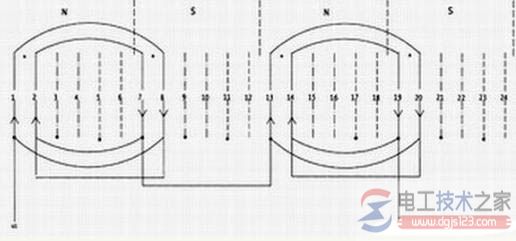

把第一个线圈的第1槽作为A相的进线，按规定编为U1。而它的出线在第8槽，第8槽的出线要么与第二个线圈的第2槽或第7槽相接，若假定与第8槽与第7槽相接，就会发现其电流方向恰好与原标定的方向相反，而只有与第2槽相接才会顺着电流的方向，故应跟第2槽相接。

此时的线尾则是由第7槽出来。而第7槽则应与第三个线圈的第13槽相接，而由第20槽出来，而第20槽的出线则与第14槽相接，由第19槽出来，而第19槽出来的线，则为A相绕组的尾线。只有这样连接才能保持电流的方向不变。而尾线则按规定编为U2。
