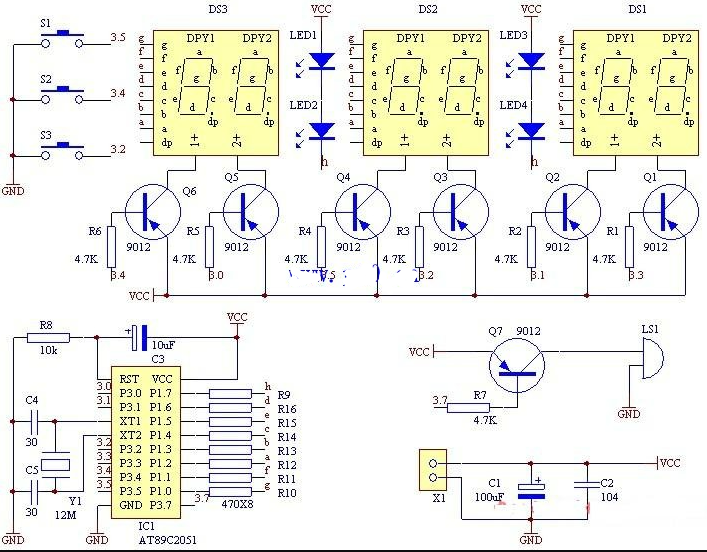

一例多功能数字钟的电路图

在该数字时钟电路中，S1为功能选择按键，S2为功能扩展按键，S3为数值加一按键。在操作时连续短时间(小于1秒)按动S1，即可在以上多个功能中连续循环。中途如果长按(大于2秒)S1，则会马上回到时钟功能的状态。

功能调节说明：

1、时钟功能：上电后即显示10：10：00，寓意十全十美。

2、校时功能：短按一次S1，即当前时间和冒号为闪烁状态，按动S2则小时位加1，按动S3则分钟位加1，秒时不可调。

3、闹钟功能：短按二次S1，显示状态为22：10：00，冒号为长亮。按动S2刚小时位加1，按动S3则分钟位加1，秒时不可调。当按动小时位超过23时则会显示--：--：--，这个表示关闭闹钟功能。闹铃声为蜂鸣器长鸣3秒钟。

4、倒计时功能：短按三次S1，显示状态为 0，冒号为长灭。按动S2则从低位依此显示高位，按动S3则相应位加1，当S2按到第6次时会在所设定的时间状态下开始倒计时，再次按动S2将再次进入调整功能，停止倒计时。

5、秒表功能：短按四次S1，显示状态为00：00：00，冒号为长亮。按动S2则开始秒表计时，再次按动S2则停止计时，当停止计时时按动S3则秒表清零。

6、计数器功能：短按五次S1，显示状态为00：00：00，冒号为长灭，按动S2则计数器加1，按动S3则计数器清零。
