正弦交流电路中R,L,C阻抗性能测试方法

正弦交流电路中怎么对R,L,C进行阻抗性能测试，必须提前做好准备工作，对电路进行通电检查，对所要用到的仪表进行正确接线，在阻抗性能测试过程中，必须做好记录，有问题及时找老师解决。

正弦交流电路阻抗性能测试

1、准备工作：通电检查，仪表接线

豪伏表开机后，将正负极短接，观察示数是否归零，如不能开机或读数异常，则要报告老师处理。每桌配3根信号线，豪伏表的信号线使用之后，用于示波器的通道。

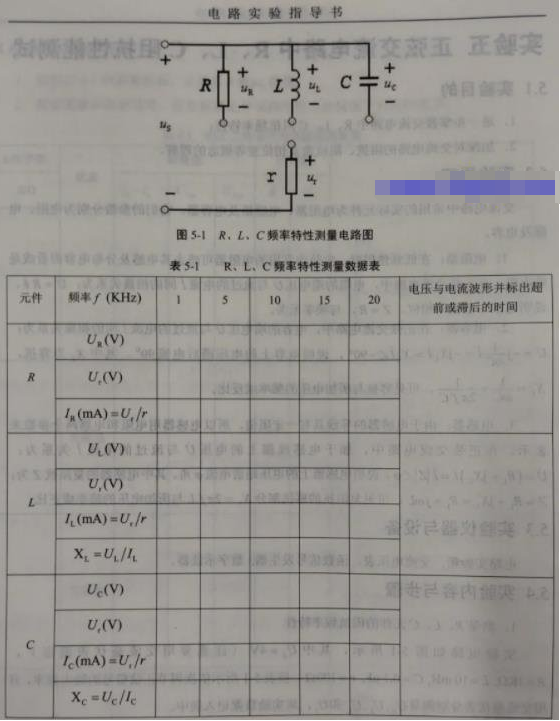

2、按图接线

R=1KΩ, L=10mH，C=0.1μF，r=100Ω，信号源设置类型正弦波，幅度 12 Vpp（信号源负载类型设置为HighZ时设置12Vpp，如果负载类型为50Ω时设置6Vpp，两种情况下输出电压有效值相同约4V），频率 1KHz。

3、将信号线圆头一端接到交流毫伏表，另一端接到待测的阻抗上。

4、选择毫伏表的量程，读取数据并填入表格（注意，将信号源的CHA按亮）。

5、调整信号源频率，读取毫伏表数据填入表格，直到频率20KHz。

6、在20KHz频率时，将信号线从毫伏表取下，接到示波器上（注意共地条件），利用示波器观察并记录电压与电流波型。注意，示波器CH1接信号源正负极作为阻抗上的电压信号，CH2接在小电阻r上作为阻抗的电流信号。记录电压与电流波形。

7、将大电阻R=1KΩ换成电感L=10mH（电容C=0.1uF）重复上述步骤2~5，并用光标测量电压与电流波形的超前或滞后时间，注意光标要置于正弦波型的最大值点。为了提高测量精度，可以将波型放大。电压与电流的超前滞后关系，需要在报告纸表格旁边标注明确，（电阻的电压电流时间无需测量，直接填写同相即可）。
