螺杆式空气压缩机的二次线路图示例

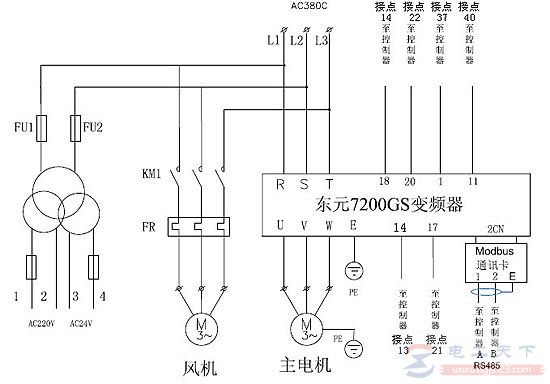

螺杆式空气压缩机的二次线路图，如下图所示：

螺杆空气压缩机是喷油单级双螺杆压缩机，分为单螺杆式空气压缩机和双螺杆式空气压缩机，采用高效带轮传动，带动主机转动进行空气压缩，通过喷油对主机内的压缩空气进行冷却，主机排出的空气和油混合气体经过粗、精两道分离，将压缩空气中的油分离出来，最后得到洁净的压缩空气。冷却器用于冷却压缩空气和油。

螺杆压缩机的机体均分为两种，一种是皮带传动式，另一种是直接传动式。其中，皮带传动式较适用于22KW左右功率的压缩机，由2个按速度比例制造的皮带轮将动力经由皮带传动；直接传动式是1个连轴器将电动源与主机结合在一起，蜗杆式压缩机可以直接带动蜗杆旋转，而双螺杆压缩机则须再增加一级增速齿轮以提高主转子的转速。

工作过程：

双螺杆压缩机的工作过程：电动机经联轴器、增速齿轮或皮带带动主转子，由于两转子互相啮合，主转子即直接带动副转子一同旋转，在相对负压作用下，空气吸入，在齿峰与齿沟吻合作用下，气体被输送压缩，当转子啮合面转到与机壳排气口相通时，被压缩气体开始排出。

蜗杆压缩机的工作过程：电动机以联轴器或皮带将动力传到蜗杆轴上，由蜗杆带动星轮齿在蜗杆槽内相对移动，封闭基元容积发生变动，气体、输送压缩，当达到设计压力值，由主机壳体上左右两侧对称的三角形排气口排至油气分离器内。

螺杆压缩机的主机壳体上均开有喷油孔，凭借自身的压力差，在压缩过程中将油喷到压缩腔，以冷却气体，密封各部件间隙，并起到吸振、消声及润滑的作用。
