一例7805稳压电源的扩流电路图

7805稳压电源的扩流电路图

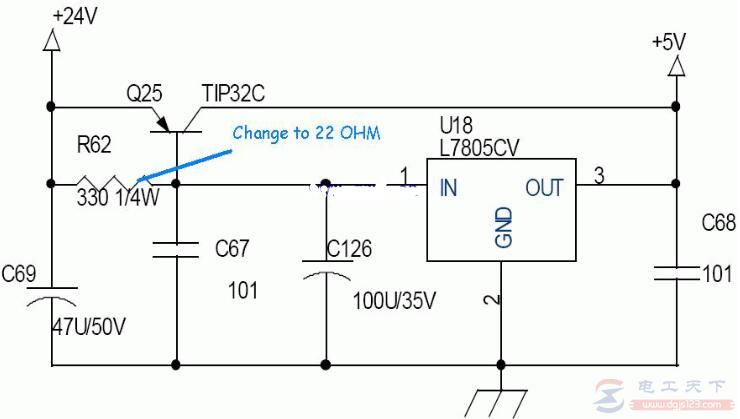

下图是在经典电路中做了少许改动的电路图，如图所示：

电路功能为：

1) 24V 转换为 5V /-5%；2)可提供 2A以上的电流。

主要元件：TIP32C (ST)，L7805CV (ST)。图中R62在实际应用中已更改为22OHM，功率元件TIP32C已加散热片，主要包括：

1、电路的具体工作原理；

2、电路是否能达到预期的效果；

3、各种可能存在的问题；

4、如果图中R62减小到诸如1OHM或者3.3OHM，将会出现什么问题；

5、其他。
