一例基于LM317的频率可调的闪光灯电路图

LM317常用作电压稳压器中的调整元件，这里分享一个具体的小应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光，一例基于LM317的频率可调的闪光灯电路图，有需要的朋友参考下。

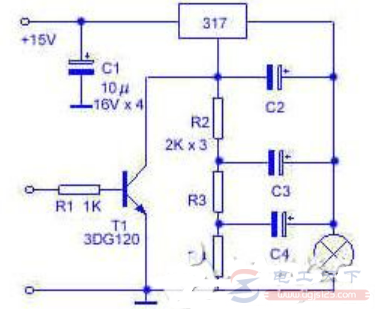

如下图：

采用所给的元件参数值和信号，当电路接通之后，小灯泡将以4Hz的频率闪烁。如果改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变。如果要使闪烁的灯光停止闪烁，可以用1V的电压驱动T1。

由于LM317本身传输电流1A，电路能自动限制开启电流，因此灯泡的寿命就会比较长久。

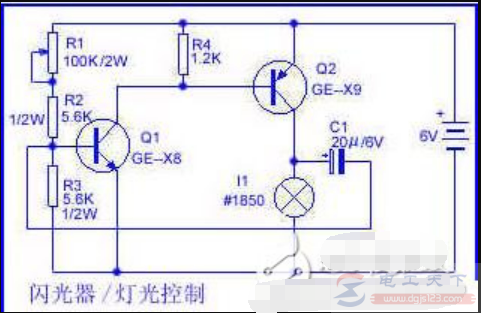

1、闪光器/灯光控制

该电路是两级直接耦合晶体管放大器，接成了自激多谐振荡器。调节电位器R1既可以改变闪光时间的长短，还可以改变闪光的间隔时间。

2、多用闪光灯设计
