电工电路图之水泵手动和自动控制电路

本节分享一个常用的电路图，就是水泵控制电路图，该电路由部分组成，一是主回路，二是控制回路，通过本例学习水泵手动和自动控制电路的实现方法，有需要的朋友参考下。

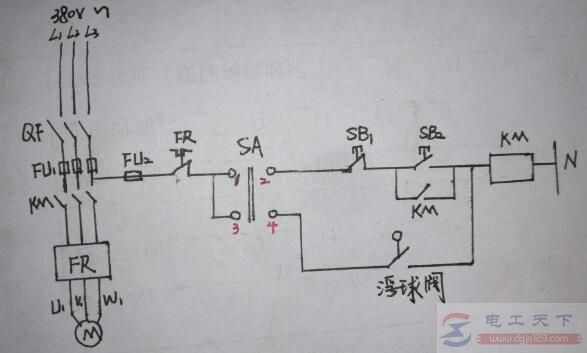

如下图为水泵控制图：

1、主回路

L1、L2、L3为380伏的接线电源，QF为断路器。FU1，FU2为熔断器，KM为接触器的主触点，FR热继电器，M为水泵。QF闭合，当KM闭合时水泵运行，断开时水泵停止。

2、二次回路

主要有两部分构成，一是手动部分，二是自动部分。
