四花样彩灯控制器电路组成及工作原理详解

一种四花样自动切换的彩灯控制器，电路简单、取材容易，无需调试，即便不懂电子技术，只要按图连接，也可以制作成功，以下是四花样彩灯控制器电路组，以及电路工作原理，供大家学习。

彩灯控制器的四种花样：

（1）第一种花样为彩灯一亮一灭，从左向右移动；（2）第二种花样为彩灯两亮两灭，从左向右移动；（3）第三种花样为彩灯四亮四灭，从左向右移动；（4）第四种花样为彩灯1到8从左到右逐次点亮，又从左到右逐次熄灭。四种种花样自动变换，循环往复。

1、电路组成原理

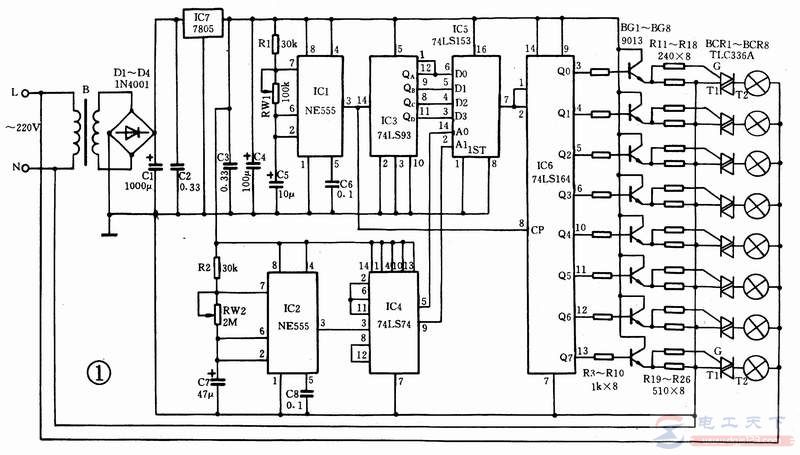

彩灯控制器电原理图如图1，ICl、IC2由555接成多谐振荡器。IC3由4位2进制计数器74LS93接成16进制计数器，其4个输出端可分别输出对计数脉冲的2、4、8、16分频信号。IC4是双D触发器74LS74，在这里接成两位2进制加法计数器。IC5是双4选l数据选择器74LSl53，这里只用了它的一组4选1数据通道。IC6是3位单向移位寄存器74LSl64，它是产生移动灯光信号的核心器件。

驱动电路用8只三极管组成8路射随器作缓冲放大，去触发作电流开关的8只双向可控硅，以控制彩灯发光。电路的十5V电源由220V／9V变压器降压，经D1一D4桥式整流，7805稳压后给控制电路供电。
